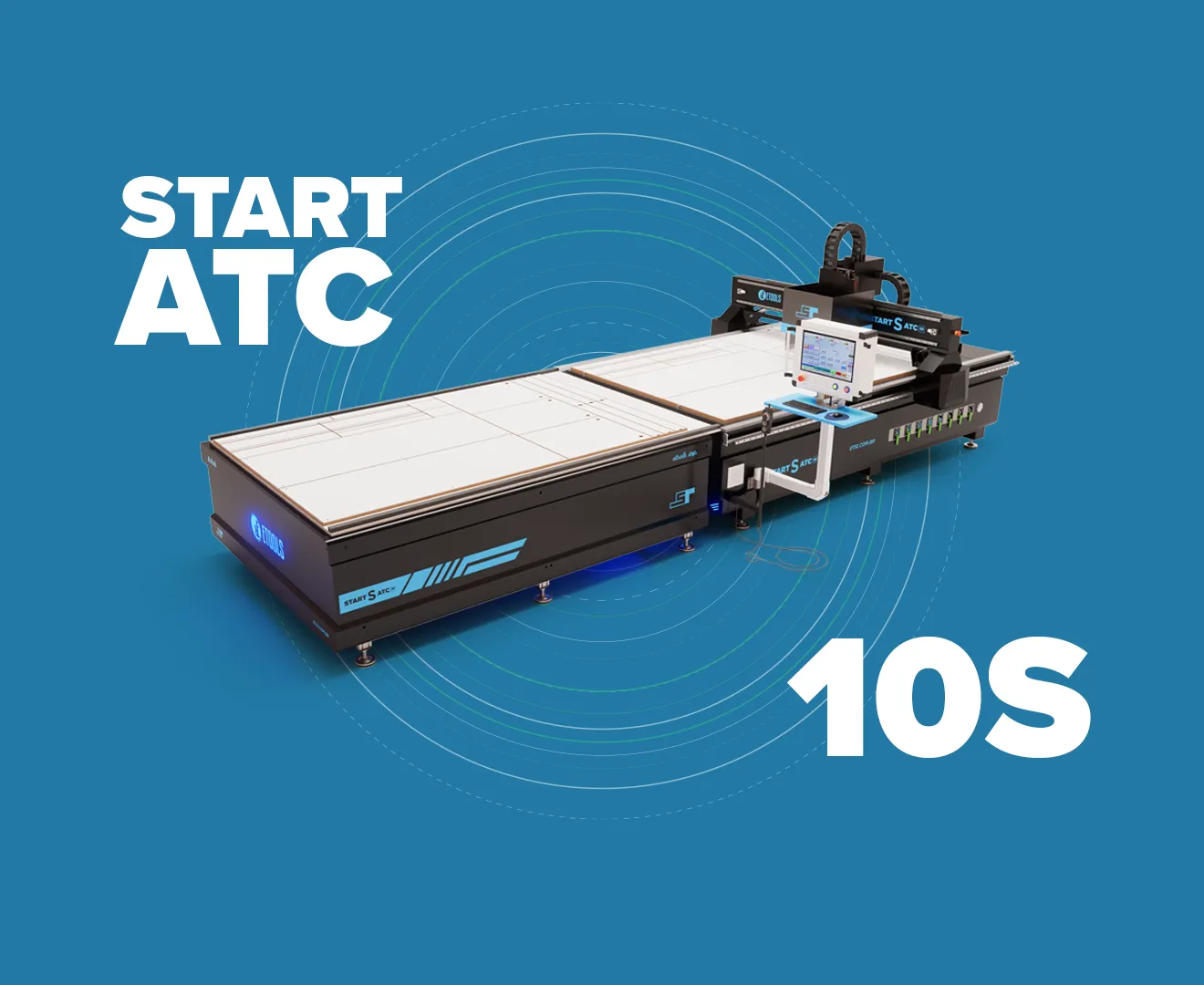

Router CNC Start ATC 10 S
START ATC 10 S
A Start S ATC 10 é o centro de usinagem ideal para quem busca produtividade e qualidade no processamento de chapas de MDF. Com troca automática de ferramentas, o equipamento oferece versatilidade e agilidade, reduzindo o tempo de setup e aumentando a eficiência na produção.
Seus componentes de alta qualidade garantem durabilidade e precisão, enquanto o esquadro integrado assegura cortes perfeitos e alinhamento impecável. A ampla área de trabalho permite usinar chapas inteiras, eliminando etapas intermediárias e otimizando o fluxo de trabalho.
Além disso, A bomba de vácuo de palheta de grafite, com alto poder de fixação, garante estabilidade total durante a operação, proporcionando resultados consistentes e profissionais. Sua esteira de descarga de chapas aumenta seu fluxo produtivo e aumenta sua segurança da operação.
A Start S ATC 10 é o parceiro ideal para transformar sua produção, unindo tecnologia e performance em um único equipamento
Principais Características
- SegmentoMarcenaria
- Trocas automáticas de ferramentasATC 10 ferramentas
- Descarregamento de chapasAutomática
- Peso 2000kg
- Solicitar Cotação
Ficha Técnica
Aqui, você pode visualizar de forma técnica toda a tecnologia embarcada na sua Etools.
| Modelo | Centro de usinagem START 10 ATC S |
|---|---|
| Comando CNC | Syntec |
| Motor Spindle | HQD 9kW (12 cv) ER32 cone ISO30 24.000 RPM |
| Sistema de troca automática de ferramentas | ATC 10 ferramentas |
| Estrutura | Máquina toda em aço 8 e 25 mm, Usinada em portal CNC de ponta. |
| Mesa de trabalho | Mesa setorizada em 8 grupos de vácuo, acionados atráves de válvulas. Acompanha sistema de fixação em Slot-T. |
| Área de trabalho | 1840 x 2750 x 80 mm |
| Servo motor e servo drivers | 750 W (Leadshine) |
| Estrutura eixo X, Y | Cremalheira Helicoidal, Pinhão e redutor Planetário |
| Estrutura eixo Z | Fuso de esferas (Taiwan TBI 2510) |
| Guias lineares dos eixos X, Y e Z | 25mm (Hiwin) |
| Inversor | 11kw (Fuling) |
| Precisão de trabalho | 0,1 mm |
| Código de comando | G Code |
| Velocidade de trabalho (G1) | 30 m/min |
| Deslocamento (G0) | 40 m/min |
| Sistema de lubrificação | Automático |
| Mesa de descarga de chapas | Sim |
| Empurrador de chapa | Automático |
| Componentes elétricos | Schneider (Francês) |
| Sensor fim de curso | Omron (Japonês) |
| Sistema de tracionamento | Redutor Planetário (Shimpo) |
| Bomba de vácuo | Bomba de vácuo com palheta de grafite 5,5kW - 300m³ - 80KPA |
| Coletor de pó | Coletor de pó com saco duplo de 5,5KW |
| Peso | 2000kg |
Itens de série
Itens de série que fazem parte da tecnologia produtiva da sua Etools.

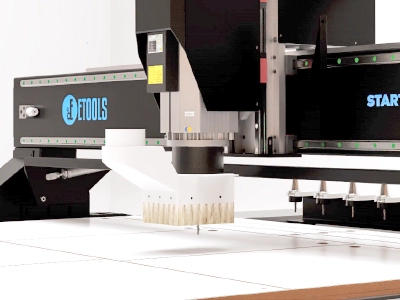

Spindle com troca automática
Motor spindle ER32 cone ISO30 24.000 RPM
9 kW (12 cv) com troca automática de ferramentas.

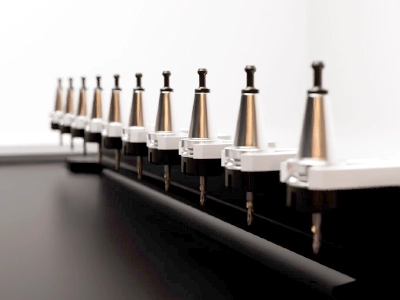

Magazine de ferramentas
Com capacidade para 10 ferramentas, esse sistema aumenta a eficiência geral da produção, especialmente em trabalhos que requerem mudanças frequentes de diferentes tipos de usinagens.

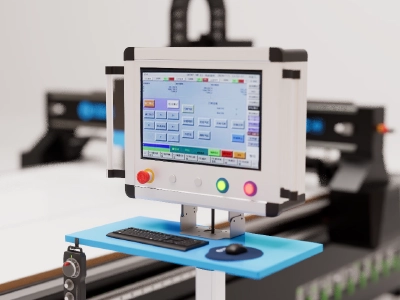

Comando Syntec
A interface de usuário intuitiva do comando CNC Syntec realmente contribui para uma operação mais fácil, pois permite que operadores e programadores naveguem sem dificuldades. Além disso, sua alta precisão e confiabilidade são características valiosas para diversas aplicações industriais, proporcionando um desempenho consistente e eficiente.

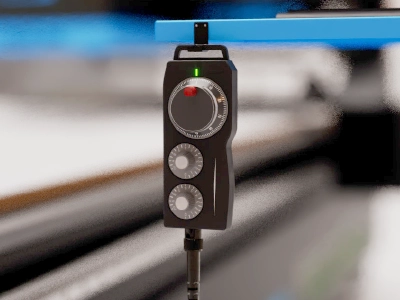

Controle MPG
O MPG permite que o operador mova os eixos com precisão e controle, facilitando o posicionamento do cabeçote no ponto de origem e possibilitando ajustes finos. Essa característica é crucial para assegurar a exatidão no alinhamento das peças, proporcionando um controle aprimorado durante o processo de usinagem.

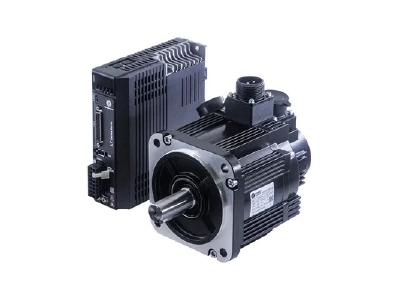

Servo motor e drivers Leadshine
O servo motor é crucial para a movimentação da router CNC, garantindo alta precisão, velocidade e controle em cada eixo. Ele permite ajustes dinâmicos e precisos de posição, minimizando erros durante cortes. Essa tecnologia é especialmente vantajosa em projetos que demandam repetibilidade e detalhamento superior.
Redutor planetário Shimpo
O redutor planetário Shimpo é essencial em uma router CNC por oferecer alta precisão e eficiência na transmissão de torque, otimizando o desempenho do equipamento. Ele reduz a velocidade do motor e aumenta o torque aplicado, garantindo cortes mais precisos e consistentes. Isso resulta em maior qualidade no acabamento das peças, economia de energia e aumento da vida útil dos componentes da máquina.
Empurrador de peças
O empurrador de peças e a esteira de descarga permitem que a máquina opere sem interrupções, eliminando a necessidade de remoção manual das peças. Isso reduz o tempo de inatividade e aumenta a eficiência, promovendo um fluxo de trabalho contínuo e organizado. Assim, a equipe pode se concentrar em outras tarefas essenciais enquanto a produção avança de forma fluida.

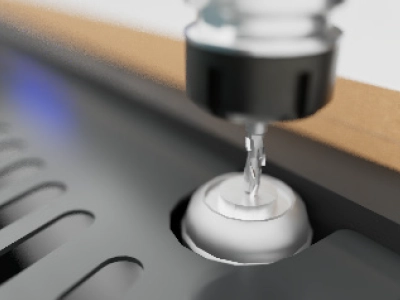

Probe
O probe é crucial para a gestão do cadastro de ferramentas, pois determina a posição da ferramenta de corte em relação à peça durante a usinagem. Isso assegura consistência nas profundidades de furações, rebaixos e gravações, resultando em um acabamento de alta qualidade e menor margem de erro.

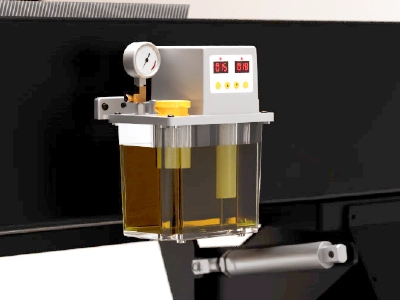

lubrificação automática
O sistema de lubrificação automática tem o objetivo de prolongar a vida útil dos componentes e minimizar o desperdício de lubrificante. Essa tecnologia garante uma lubrificação constante das guias lineares, contribuindo para um desempenho mais eficiente e uma maior durabilidade ao longo do tempo.

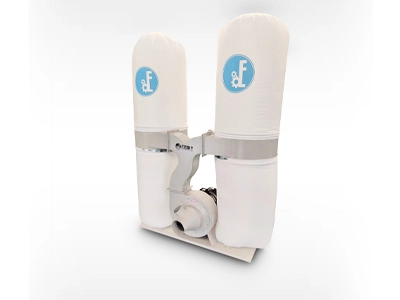

Coletor de pó
O coletor de pó possui um motor de 3 kW e um sistema de saco duplo, garantindo alta capacidade de extração de resíduos. Esse equipamento é essencial para manter o ambiente de trabalho limpo e seguro, melhorando a visibilidade e a qualidade do ar durante o processo de usinagem.

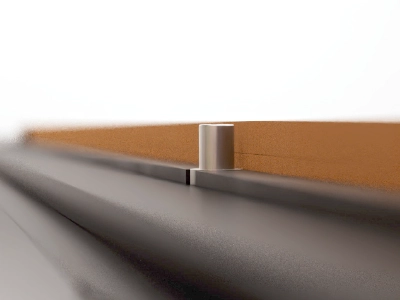

Esquadro pneumático
O esquadro pneumático desempenha um papel importante na preparação dos materiais para usinagem, garantindo apoio e referência para as chapas. Esse dispositivo oferece um suporte firme para posicionar os materiais de forma precisa na área de trabalho da máquina.

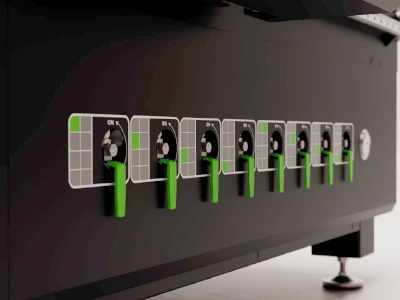

Setores de Vácuo
O sistema conta com 8 válvulas de abertura que permitem o controle individual do vácuo em cada câmara. Essa funcionalidade é fundamental para garantir uma fixação precisa e segura das peças durante a usinagem, proporcionando estabilidade e melhor acabamento no processo.

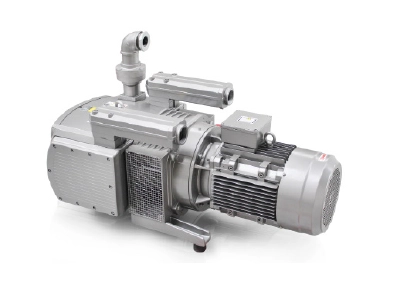

Bombas de vácuo
com palheta de gráfite
Conta com o uso de uma bomba vácuo de palheta rotaviva, permitindo maior eficiência e garantindo uma fixação estável e uniforme das peças em toda a extensão da área de trabalho. Esse recurso é essencial para prevenir movimentos indesejados que possam comprometer a qualidade do resultado final.

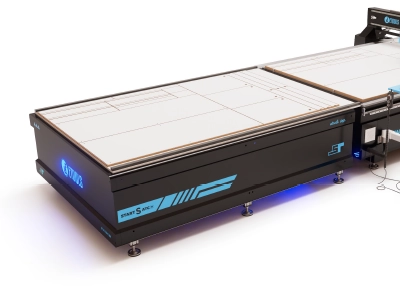

Descarregamento de chapas
A mesa de descarga é projetada para receber as peças cortadas com segurança, minimizando danos como riscos e batidas. Com esse sistema, garantimos que suas peças cheguem em perfeito estado, prontas para o próximo passo no processo de produção.
Versatilidade em cada corte
A Router CNC da Etools oferece precisão e flexibilidade para diversos tipos de corte, permitindo desde detalhes delicados até usinagens robustas. Com tecnologia avançada, ela executa cortes retos, curvos, rebaixos, encaixes e contornos complexos com máxima eficiência, garantindo um acabamento impecável para seus projetos.
Corte em 90º
Furos para dispositivos de montagem
Puxador cava
Furos para dobradiças
Rebaixos para gavetas
Portas almofadadas
Decorativos
Ripados de encaixe rápido
Móveis Planejados e Design Paramétrico com Router CNC Etools
Design Paramétrico em Alta
Tendência que revoluciona o mercado
O estilo de corte paramétrico está revolucionando o mundo do design moderno, trazendo possibilidades infinitas de criação e personalização. Com a router CNC da Etools, você transforma essa tendência em verdadeiras obras de arte. Nossos equipamentos produzem cortes impecáveis com precisão milimétrica, permitindo que designers e arquitetos concretizem projetos complexos e inovadores que antes eram impossíveis de realizar. Cada curva, cada detalhe é perfeitamente executado, elevando seus projetos a um novo patamar de excelência.
Imagens ilustrativas retiradas da internet. Direitos de imagem pertencem aos seus respectivos proprietários.
Imagens ilustrativas retiradas da internet. Direitos de imagem pertencem aos seus respectivos proprietários.
Transforme sua Marcenaria
Móveis planejados com precisão CNC
Revolucione sua marcenaria e eleve o padrão dos seus móveis planejados com a router CNC da Etools. Nossa tecnologia de corte CNC permite que você execute projetos complexos com precisão milimétrica, transformando completamente suas capacidades de produção. Encaixes perfeitos, acabamentos impecáveis e peças personalizadas que antes demandavam horas de trabalho manual agora são realizadas com rapidez e consistência. Com a router CNC da Etools, sua marcenaria pode aceitar projetos mais sofisticados, reduzir desperdício de material e entregar móveis planejados com qualidade superior, conquistando clientes mais exigentes e ampliando suas possibilidades criativas.
integração
Integração com seu software favorito
Uma experiência completa
Este equipamento conta com um conjunto completo de serviços integrados, garantindo máxima performance e produtividade para sua operação. Descubra mais sobre o Lapidando CNC, a Universidade Etools e o Stage 1 da Egus Consultoria, soluções que elevam ainda mais a sua experiência e resultados.
Lapidando CNC
Já imaginou um profissional experiente em marcenaria e especializado em equipamentos CNC passando um dia inteiro na sua empresa? Com foco total na automação e na melhoria do seu processo produtivo, ele otimiza o uso do seu equipamento e esclarece todas as dúvidas do seu operador.
Universidade Etools
A Universidade Etools é a primeira e única instituição do mundo a desenvolver um método de ensino exclusivo para capacitar operadores de máquinas CNC. Nosso programa foi criado para garantir que cada profissional compreenda a fundo os fundamentos do equipamento, permitindo que sua empresa aproveite ao máximo o potencial da tecnologia Etools.
Layout Egus Stage 1
A Egus Consultoria transforma espaços industriais em verdadeiros ambientes de alta performance. Com um planejamento estratégico e um layout personalizado, cada metro quadrado é otimizado para que equipamentos e recursos sejam posicionados de forma inteligente, maximizando a eficiência operacional e a produtividade.
* Cada equipamento oferece pacotes de serviços específicos. Consulte seu vendedor ou representante técnico para verificar as opções disponíveis para o seu modelo de interesse.
