Rasgos laterais

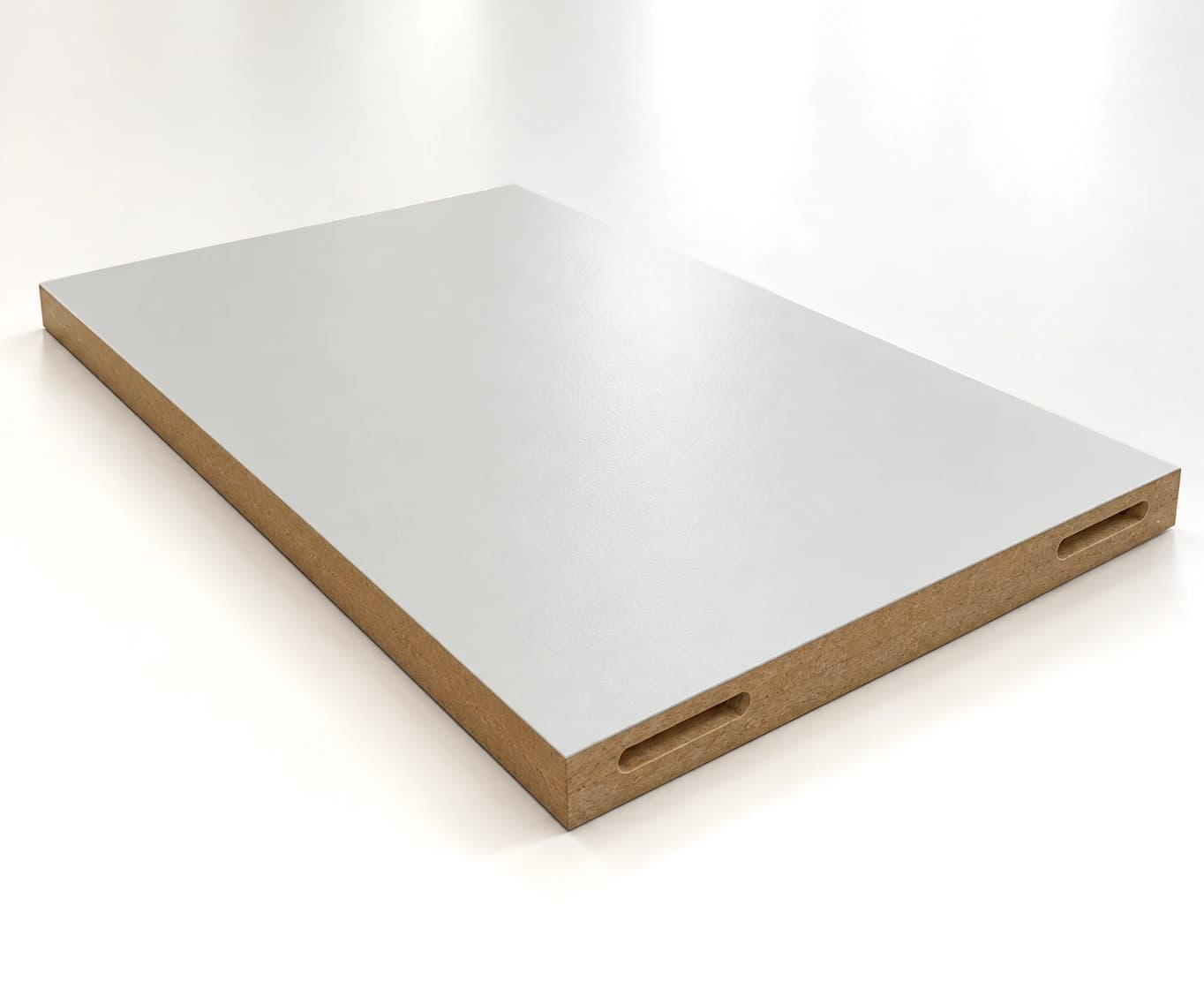

Rasgos laterais são os rasgos alongados abertos no topo da chapa — na espessura, não na face — para encaixe e ferragem embutida. Na Easy Drill 6 o rasgo vai até 100 mm de comprimento, 8 a 12 mm de largura e 15 mm de profundidade.
Também escrito como: rasgo lateral · rasgo no topo · flute · rasgo de encaixe · rasgo para ferragem · entalhes e rasgos laterais
O furo é redondo; o rasgo é comprido. A broca entra na chapa e corre de lado, abrindo um canal no topo da peça na largura da broca. É o que recebe a ferragem que não cabe num furo: conector de encaixe oculto, plaqueta, lingueta de união entre peças.
Sem uma máquina dedicada, o rasgo no topo sai da tupia com guia ou da fresadora manual — e cada peça pede marcação e uma passada com cuidado para não sair torto. Na furadeira, comprimento, largura e profundidade ficam ajustados, e o rasgo sai igual em todas as peças. A peça precisa de pelo menos 50 mm de largura no topo para o rasgo caber.
Rasgos laterais nas máquinas Etools
O que está escrito na ficha técnica de cada modelo, na íntegra. Clique no nome para ver a máquina inteira.
| Máquina | O que a ficha diz |
|---|---|
| Easy Drill 6 | Modos de furação: Furação tripla, furação simples, furação para cavilhas, entalhes e rasgos laterais, furo cego e furo passante |
Termos que andam junto
Entalhe para puxador
Entalhe para puxador é o rebaixo aberto na borda da porta ou da frente de gaveta para receber o puxador embutido. O entalhe precisa sair na mesma medida e na mesma posição em todas as frentes para os puxadores ficarem alinhados no móvel montado.
Fresa para canal lateral (disco de ranhura)
Fresa para canal lateral é a fresa em forma de disco na ponta de uma haste: gira na horizontal e corta pelo lado, abrindo um rasgo na borda da peça sem virá-la de pé. É a fresa do canal para lingueta de união, do encaixe macho e fêmea de lambri e painel, e do rasgo para vidro ou tela na borda de uma moldura.
Furação de topo
Furação de topo é o furo feito na espessura da chapa — na lateral, não na face — para receber cavilha, minifix, parafuso de montagem ou tambor de excêntrico.
Minifix, Rafix e cavilha
Minifix, Rafix e Girofix são conectores de montagem rápida e oculta: um tambor excêntrico embutido na face do painel gira e trava um pino no topo do painel vizinho, juntando as peças a 90° sem parafuso aparente. A cavilha é o pino de madeira que alinha as peças. Todos dependem de furos na posição e profundidade certas.
MDF
MDF é o painel de fibra de madeira de média densidade: a madeira é desfibrada, misturada com resina e prensada a quente numa chapa homogênea, sem veio e sem nó, com 650 a 800 kg/m³. É o painel que a marcenaria mais usa, e o que melhor aceita a fresa do router CNC — corta, fura, rebaixa e faz relevo em qualquer direção.
