Mesa de corte digital
Mesa de corte digital é a máquina CNC que corta com lâmina, não com fresa nem com laser: uma faca comandada pelo arquivo DXF ou PLT corta espuma, couro, tecido, papelão, borracha e vinil sobre uma mesa de vácuo, sem molde e sem queimar a borda.
Também escrito como: mesa de corte cnc · cortadora digital · mesa de corte com faca oscilante · cortadora de faca oscilante · digital cutter · mesa de corte automática · plotter de recorte de mesa
Por fora parece uma router: pórtico, eixos X e Y, mesa de vácuo. A diferença está no cabeçote. Em vez de um spindle girando uma fresa, ele leva um conjunto de módulos — faca oscilante, faca circular, faca de arraste, faca de meio-corte, faca em V, roda de vinco, caneta — e cada módulo desce só quando o programa chama. É a máquina do material macio e flexível, que a fresa rasga ou esmaga e o laser queima.
Ela entra onde a fábrica hoje corta no estilete, na tesoura ou com faca de molde de corte e vinco: o estofado, o couro, o calçado, a embalagem, a comunicação visual, a junta de vedação. Sem molde, o modelo novo é só um desenho novo; e a peça 200 sai com a mesma medida da primeira, porque quem guia a lâmina é o servo motor, não a mão do operador.

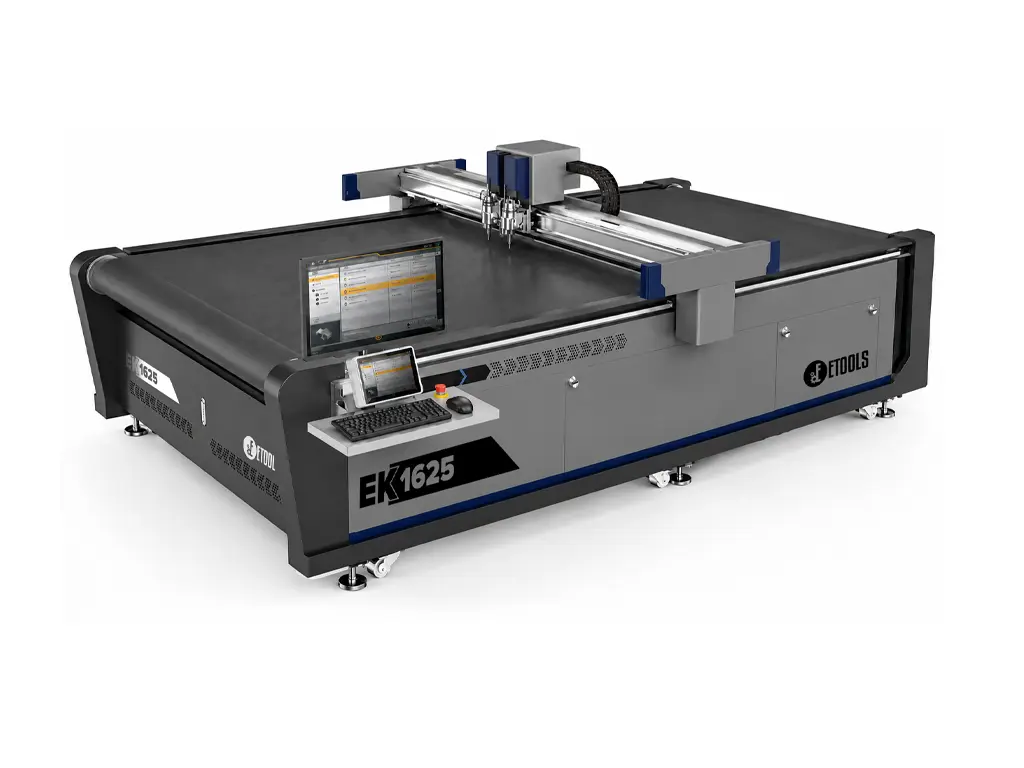

Corta a frio. O laser derrete e queima: em couro, tecido sintético, espuma e PVC a borda escurece, endurece ou solta fumaça. Na mesa de corte quem corta é a faca, e a borda sai como a do material. Na Etools, a mesa de corte é a EK 1625, com área útil de 1600 x 2500 mm, corte de 0,1 a 25 mm, ±0,1 mm de precisão e câmera CCD para o material impresso.
Mesa de corte digital nas máquinas Etools
O que está escrito na ficha técnica de cada modelo, na íntegra. Clique no nome para ver a máquina inteira.
| Máquina | O que a ficha diz |
|---|---|
| Mesa de corte EK 1625 | Ferramentas: Faca de arraste, faca de meio-corte, vazador circular, caneta de marcação, faca oscilante, faca pneumática, faca de corte em bisel (V-cut), faca circular rotativa, roda de vinco |
Termos que andam junto
Faca oscilante
Faca oscilante é a ferramenta da mesa de corte em que a lâmina sobe e desce muito rápido enquanto anda, movida por motor elétrico. É a que atravessa material de média densidade — espuma, papelão ondulado, painel alveolar, couro — sem esmagar a borda.
Faca circular
Faca circular é a ferramenta da mesa de corte em que um disco girado por servo motor rola sobre o material e corta em alta velocidade. É a faca do tecido: corta sem puxar a trama, com disco redondo ou decagonal.
Faca de arraste
Faca de arraste é a ferramenta da mesa de corte em que a lâmina, sem motor próprio, é puxada pelo cabeçote e corta o material fino de uma passada. É a que corta mais rápido e custa menos para manter, para material de até 5 mm.
Faca de meio-corte (kiss-cut)
Faca de meio-corte (kiss-cut) é a ferramenta da mesa de corte que corta só a camada de cima e para antes do papel de fundo. O adesivo sai recortado no formato e continua preso no liner, para ser destacado depois. Corta material de até 2 mm.
Faca de corte em V (V-cut)
Faca de corte em V (V-cut) é a ferramenta da mesa de corte com a lâmina inclinada, que corta um canal em V no material ondulado sem atravessá-lo. O painel dobra naquela linha com o canto reto. Corta a 0°, 15°, 22,5°, 30° e 45°.
Roda de vinco
Roda de vinco é a ferramenta da mesa de corte que passa pressionando o papelão e marca a linha de dobra sem cortar nem estragar a superfície. Com o programa de caixas, a máquina vinca e corta a caixa desenhada, sem faca de corte e vinco.
Caneta de marcação
Caneta de marcação é o módulo da mesa de corte que desce uma caneta sobre o material e risca a linha de costura, a referência de montagem ou o número da peça, na mesma passada do corte. Desce e sobe por um cilindro comandado por válvula solenoide.
Câmera CCD
Câmera CCD é a câmera industrial montada no cabeçote da mesa de corte que lê as marcas de referência impressas junto com a arte e faz a máquina cortar pela borda da estampa, mesmo que a folha tenha entrado torta ou a impressão tenha deformado.
Faca pneumática
Faca pneumática é a ferramenta da mesa de corte movida a ar comprimido, para material duro e compacto: borracha, borracha fluorada, silicone, PTFE e placa de grafite. É a faca da junta de vedação industrial.
Laser CO2
Laser CO2 é o laser gerado num tubo de vidro selado com mistura de gás carbônico, excitado por alta tensão, com comprimento de onda de 10,6 µm. É o laser dos materiais orgânicos e plásticos — acrílico, MDF, madeira, couro, tecido, papel — e não corta metal, que reflete esse comprimento de onda.
Spindle
Spindle é o motor que gira a ferramenta de corte no router CNC — o eixo-árvore da máquina, que segura a fresa e a faz girar em alta rotação enquanto os eixos movem o pórtico.
