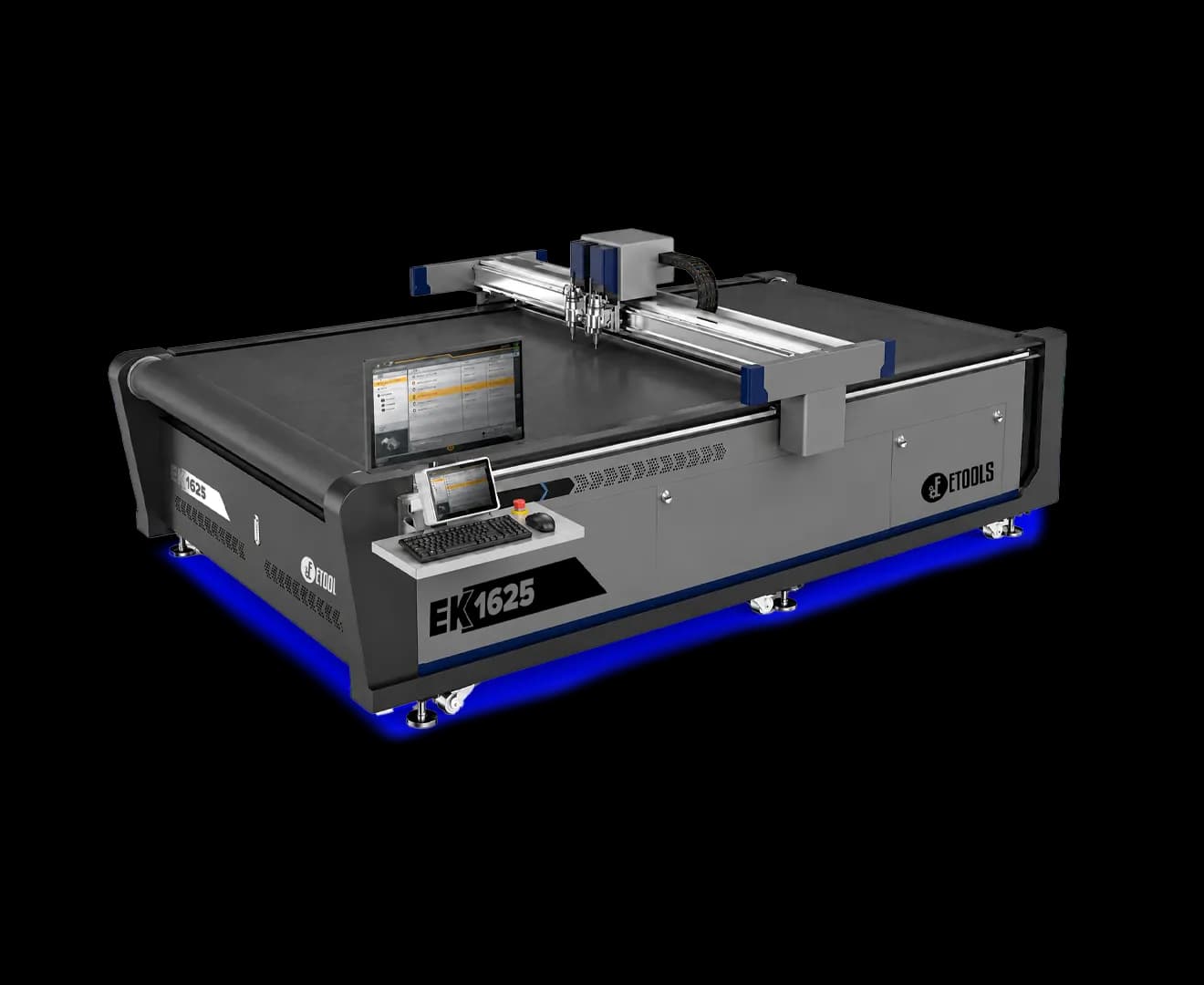

Mesa de corte EK 1625
A EK 1625 é a mesa de corte digital da Etools: corta com lâmina, comandada pelo arquivo, numa área útil de 1600 x 2500 mm. É a máquina de quem hoje corta espuma, couro, tecido, papelão ou borracha no estilete, na tesoura ou com faca de molde de corte e vinco — e paga um molde novo a cada modelo que entra.
Corta a frio. O laser derrete e queima: em couro, tecido sintético, espuma e PVC a borda escurece, endurece ou solta fumaça. Na EK 1625 quem corta é a faca, e a borda sai como a do material, sem cheiro de queimado na peça.
O cabeçote é montado para a aplicação, com as ferramentas que o seu material pede: faca oscilante e faca pneumática para o material grosso e denso, faca de arraste para o fino, faca circular para o tecido, meio-corte para o adesivo, V-cut para o painel que dobra, vazador para o furo redondo e caneta para marcar. Há também o cabeçote de perfuração e vinco, com a roda que marca a dobra da caixa de papelão, e o cabeçote fresador, com spindle de 24.000 rpm para acrílico, MDF e PVC de até 10 mm.
Corta de 0,1 a 25 mm de espessura, com ±0,1 mm de precisão, e a velocidade vai de 100 a 3000 mm/s: devagar no material grosso, onde a faca precisa de tempo para atravessar, e rápido no fino. A mesa de vácuo, com bomba de 9 kW, segura o material plano sem grampo nem fita, e a câmera CCD corta o material impresso pela borda da estampa.
Os eixos andam com servo motores Panasonic sobre guias lineares e cremalheira, e o cabeçote de faca gira com motor Maxon, suíço. O arquivo entra em PLT ou DXF — o mesmo desenho que sai do CAD, do Corel ou do software de modelagem — pela rede ou pelo pendrive, e a máquina corta off-line. A peça 200 sai com a mesma medida da primeira, e o modelo novo é só um desenho novo.
Mesa de corte EK 1625: faca no lugar do molde e do estilete, para o estofado, o couro, a comunicação visual e a embalagem.
Galeria de fotos
A máquina por dentro e em operação: o acabamento, os detalhes de construção e o que ela faz na peça.
Uma lâmina para cada material, no lugar do estilete e do molde
Cada material pede uma lâmina. A faca de arraste é puxada pelo cabeçote e corta o material fino — vinil, papel, filme. A faca oscilante sobe e desce muito rápido enquanto anda, como uma serra de lâmina fina, e atravessa espuma, borracha e papelão grosso sem esmagar; a pneumática faz o mesmo com mais força, para o material denso. A faca circular rola sobre o tecido e corta sem puxar a trama.
E há as que não cortam a peça inteira: o meio-corte corta o adesivo de até 2 mm e deixa o papel de fundo, o V-cut chanfra o painel a 0°, 15°, 22,5°, 30° ou 45° para ele dobrar no canto, a roda de vinco marca a dobra da caixa de papelão, o vazador faz o furo redondo e a caneta marca a costura ou o número da peça. O cabeçote é montado com as ferramentas que a sua produção usa — e, para acrílico, MDF e PVC de até 10 mm, há o cabeçote fresador, com spindle de 24.000 rpm e aspiração do pó.
Faca oscilante
Atravessa espuma, borracha e papelão grosso sem esmagar a borda.
Faca circular
Rola sobre o tecido e corta sem puxar a trama.
Meio-corte, V-cut e vinco
Adesivo cortado no papel de fundo; painel chanfrado e caixa vincada para dobrar.
Fresador de 24.000 rpm
Acrílico, MDF e PVC de até 10 mm na mesma mesa.
Modelo novo
Mesa de corte EK 1625: É um desenho novo no arquivo. Corta no mesmo dia.
Estilete, tesoura e molde: Molde de papelão para riscar, ou faca de corte e vinco encomendada à ferramentaria.
Medida da peça
Mesa de corte EK 1625: ±0,1 mm: a peça 200 sai igual à primeira.
Estilete, tesoura e molde: Depende da mão de quem corta e do molde, que gasta com o uso.
Material grosso
Mesa de corte EK 1625: Faca oscilante atravessa até 25 mm sem esmagar.
Estilete, tesoura e molde: Estilete em várias passadas; a borda sai irregular.
Furo e marcação
Mesa de corte EK 1625: Vazador e caneta na mesma passada do corte.
Estilete, tesoura e molde: Furo no vazador de mão e marcação no giz, peça por peça.
Material impresso
Mesa de corte EK 1625: Câmera CCD corta pela borda da estampa.
Estilete, tesoura e molde: O operador alinha a impressão no olho.
| Critério | Mesa de corte EK 1625 | Estilete, tesoura e molde |
|---|---|---|
| Modelo novo | É um desenho novo no arquivo. Corta no mesmo dia. | Molde de papelão para riscar, ou faca de corte e vinco encomendada à ferramentaria. |
| Medida da peça | ±0,1 mm: a peça 200 sai igual à primeira. | Depende da mão de quem corta e do molde, que gasta com o uso. |
| Material grosso | Faca oscilante atravessa até 25 mm sem esmagar. | Estilete em várias passadas; a borda sai irregular. |
| Furo e marcação | Vazador e caneta na mesma passada do corte. | Furo no vazador de mão e marcação no giz, peça por peça. |
| Material impresso | Câmera CCD corta pela borda da estampa. | O operador alinha a impressão no olho. |
Vinco, caneta, câmera, faca e fresa no mesmo pórtico
Na EK 1625 as ferramentas não disputam o mesmo lugar: cada uma tem o seu módulo, montado lado a lado no pórtico. A roda de vinco, a caneta, a câmera CCD, a faca e o spindle de fresar ficam ali o tempo todo, e cada módulo desce só quando o programa chama. O operador não para a máquina para tirar a faca e pôr a caneta — nem entre uma peça e outra, nem no meio da mesma peça.
É o que deixa a peça sair pronta numa passada só. Na caixa de papelão, a roda marca as dobras e a faca corta o contorno; no estofado, a caneta risca a linha de costura e a faca corta a espuma ou o tecido; no display, a fresa recorta o acrílico e a faca corta o adesivo. A combinação de módulos é montada para a sua produção na hora do pedido.
Sem troca de ferramenta
Cada ferramenta no seu módulo: o programa chama e ela desce.
Peça pronta numa passada
Marca, vinca, fresa e corta sem tirar o material da mesa.
Fresa e faca juntas
Acrílico, MDF e PVC de até 10 mm na mesma mesa do material macio.
Montado para a sua produção
Os módulos são escolhidos pelo que você corta: caixa, estofado, couro ou display.
Que ferramenta corta o quê na Mesa de corte EK 1625
Os módulos de faca aceitam mais de uma lâmina. Escolha pelo material: a combinação de módulos é montada para a sua produção.

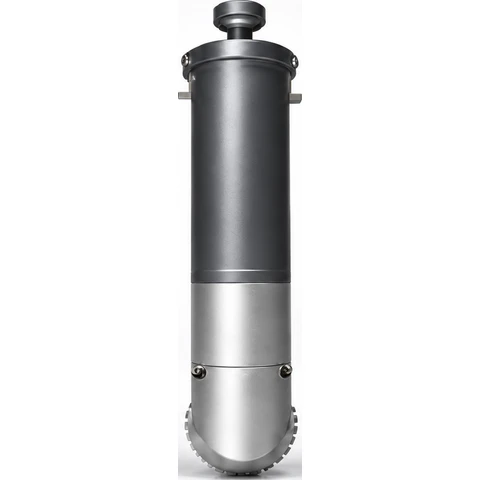

CT
Roda de vinco
A roda passa pressionando o papelão e marca a linha de dobra sem estragar a superfície do ondulado. Com o programa de caixas, a máquina vinca e corta a caixa que você desenhar: caixa de embalagem, cartão dobrável e papelão ondulado.
Lâminas
Materiais

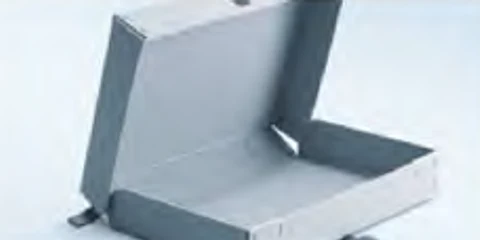

Caixa de cartão

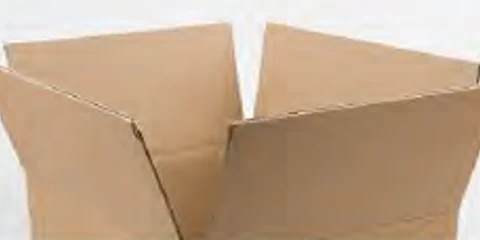

Caixa de papelão ondulado
PRT0 a 3 mm

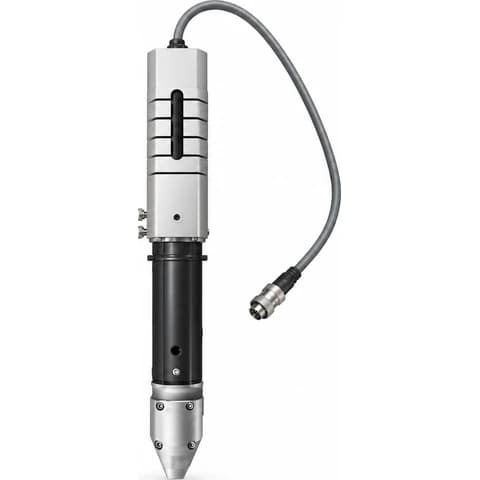

Faca circular
Um servo motor gira o disco em alta velocidade, e ele corta o tecido sem puxar a trama. Aceita disco redondo e decagonal. Para tecido, lona, couro, tecido para impressão UV, fibra de carbono e de vidro, carpete, pelúcia, plástico flexível e material em várias camadas.
Lâminas
Materiais
Tecido

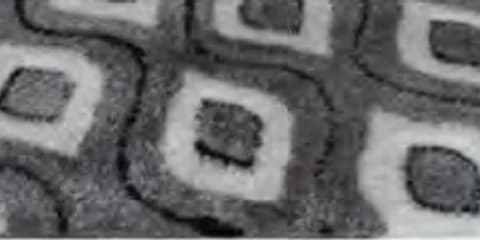

Tapete e carpete
POT

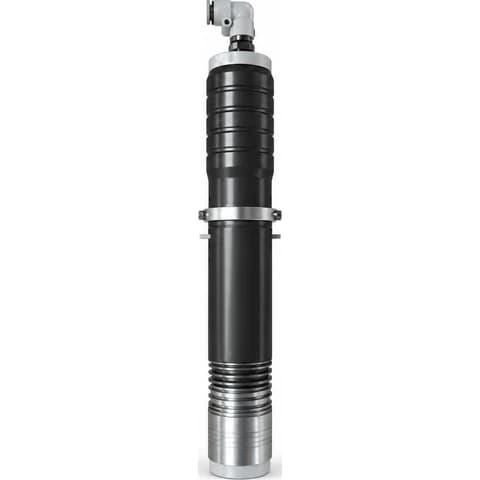

Faca pneumática
Movida a ar comprimido, para o material duro e compacto: borracha, borracha fluorada, silicone, PTFE e placa de grafite — a junta de vedação industrial. Cada tipo de lâmina dá um acabamento diferente.
Lâminas
Materiais

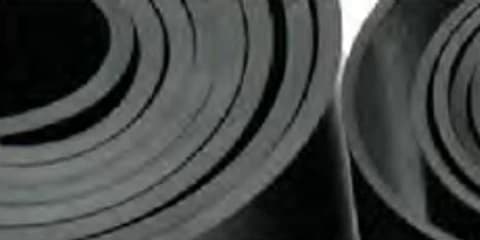

Placa de borracha

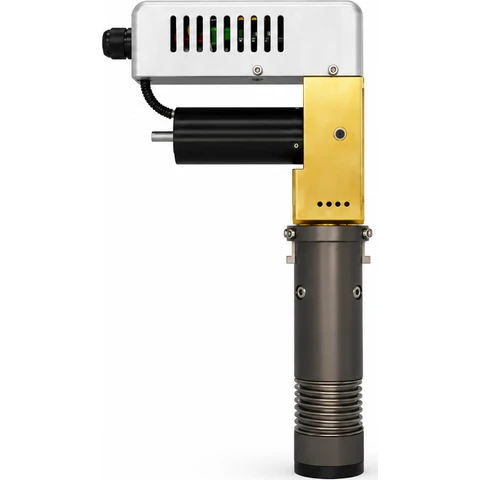

EOT
Faca oscilante elétrica
A lâmina sobe e desce muito rápido, movida a motor elétrico, e atravessa o material de média densidade sem esmagar. Aceita vários tipos de lâmina. Para placa de espuma, painel alveolar, carpete, papelão ondulado, placa KT, papelão cinza, compósito e couro.
Lâminas
Materiais

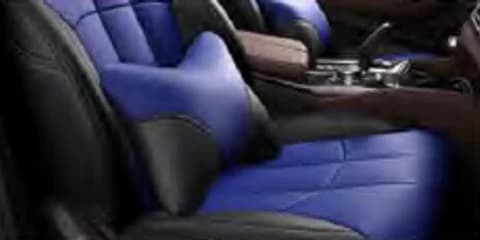

Estofamento automotivo

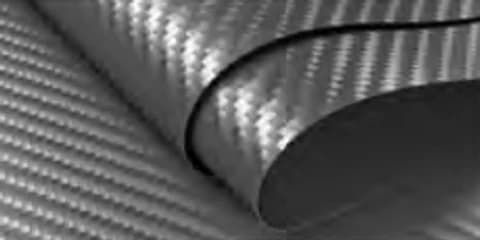

Laminado texturizado
UCTaté 5 mm

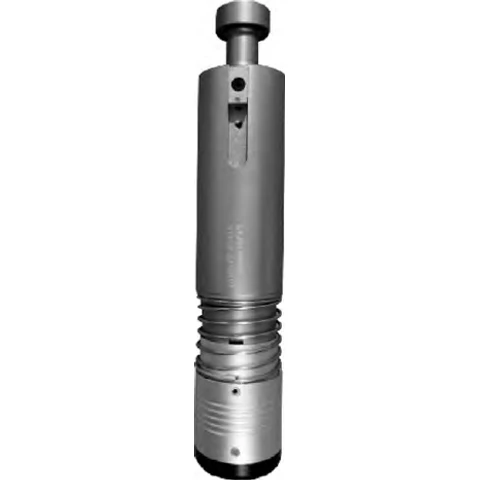

Faca de arraste
A lâmina é puxada pelo cabeçote, sem motor próprio: é a que corta mais rápido e custa menos para manter. A sapata com mola acompanha o detalhe fino; a sapata fixa, opcional, corta numa profundidade definida. Para filme backlight, adesivo, papel PP, cartão dobrável, placa KT e plástico flexível.
Lâminas
Materiais

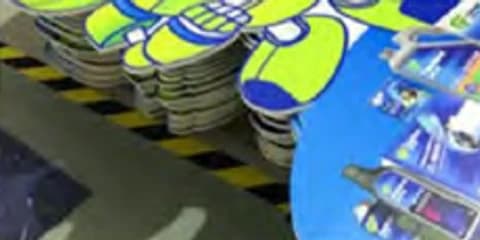

Placa impressa
Papelão alveolar
até 2 mm

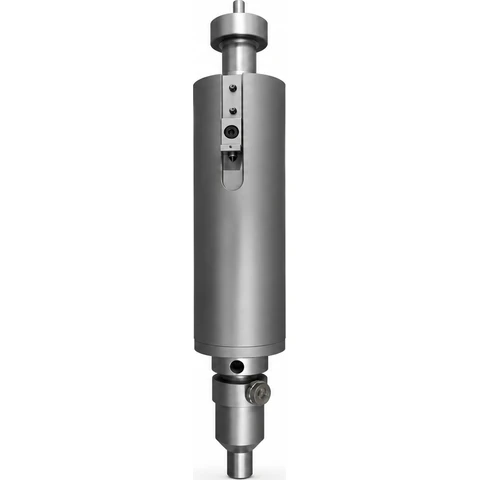

Faca de meio-corte (kiss-cut)
Corta só a camada de cima e para antes do papel de fundo: o adesivo sai recortado e continua no liner, para destacar depois. Como a de arraste, corta rápido e custa pouco para manter. Para vinil adesivo, etiqueta, película refletiva e adesivo de duas camadas.
Materiais
Etiqueta
Adesivo recortado
0°, 15°, 22,5°, 30° e 45°

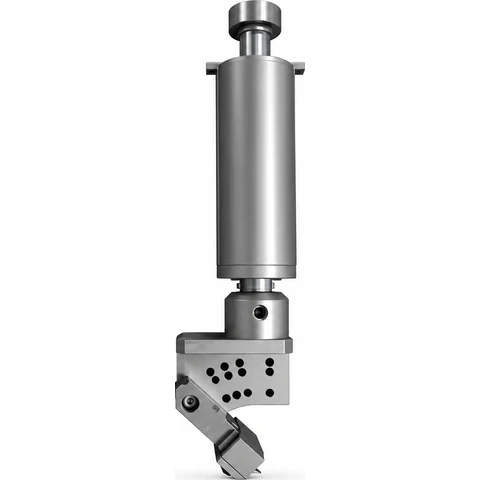

Faca de corte em V (V-cut)
A lâmina inclinada corta um canal em V no material ondulado sem atravessá-lo: o painel dobra naquela linha, com o canto reto, para display e caixa. Para placa de espuma, placa KT, papelão ondulado, caixa de embalagem, papelão rígido e material de média densidade.
Materiais

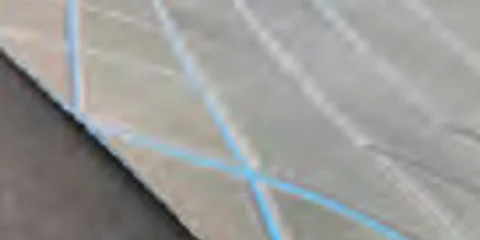

Painel com canal em V

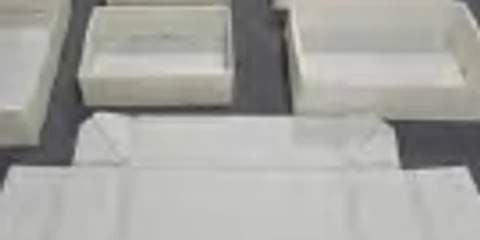

Caixa de papelão rígido

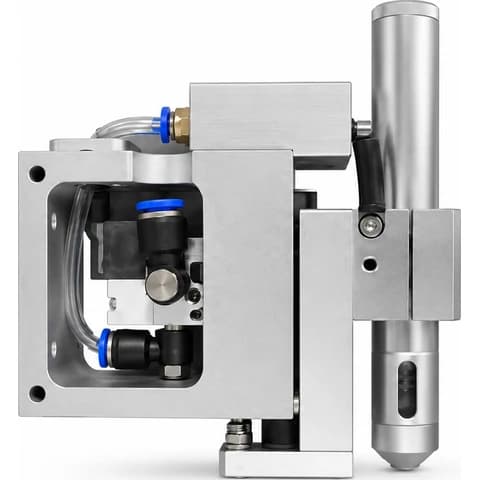

Caneta de marcação
Um cilindro comandado por válvula solenoide desce a caneta e marca a linha de costura, a referência de montagem ou o desenho no couro, no tecido e no papelão, na mesma passada do corte.
Materiais

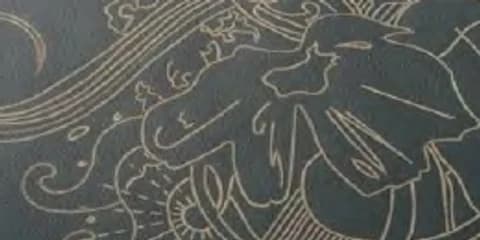

Desenho marcado no couro
até 10 mm

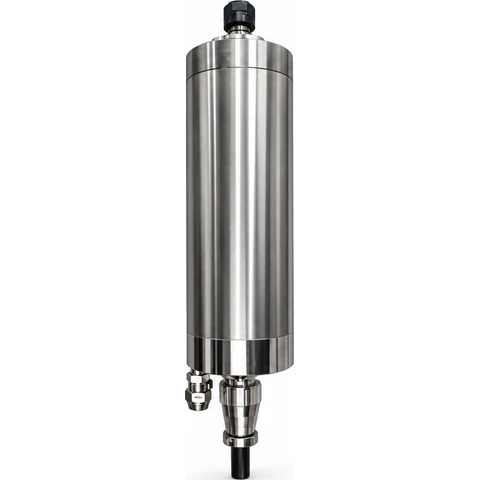

Spindle de fresar
Spindle importado que gira a fresa a 24.000 rpm, para o material rígido que a faca não atravessa: acrílico, MDF, PVC e display. Um sistema de limpeza próprio tira o pó e os resíduos do corte.
Materiais
MDF

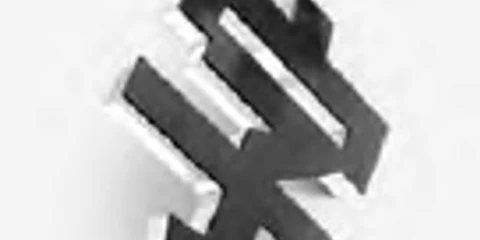

Letra em acrílico
O material fica plano na mesa, sem grampo nem fita
Material macio se mexe quando a faca passa: o tecido enruga, a espuma desliza, o papelão levanta a ponta. Na EK 1625 quem segura é o vácuo. A bomba de 9 kW puxa o ar por baixo do material e ele fica colado na mesa, plano, sem grampo e sem fita — e o operador não perde tempo prendendo a folha antes de cada corte.
A mesa é de alumínio aeronáutico com estrutura em colmeia (honeycomb), a mesma ideia da porta de colmeia: rígida e plana sem o peso de uma chapa maciça, e menos sujeita a dilatar com a temperatura do galpão. Por cima vai um feltro de 4 mm, importado da Holanda: a lâmina atravessa o material e entra no feltro, não no alumínio, e o vácuo passa por ele. É esse conjunto que mantém a faca na mesma profundidade de um canto ao outro dos 1600 x 2500 mm — o que conta no meio-corte, onde a faca tem de parar antes do papel de fundo.
Bomba de 9 kW
Vácuo para segurar o material na mesa, sem grampo nem fita.
Colmeia e feltro de 4 mm
Alumínio plano e rígido por baixo; feltro por cima, para a lâmina entrar sem tocar na mesa.
1600 x 2500 mm
Área útil para a folha grande, o rolo de tecido aberto ou o lote de peças pequenas.
Material plano
O tecido não enruga e a espuma não desliza enquanto a faca passa.
No material impresso, a faca segue a estampa
Material impresso tem um problema: a impressão nunca cai exatamente no mesmo lugar da folha, e o corte tem de seguir a estampa, não a borda da folha. A câmera CCD da EK 1625 resolve isso. Ela lê as marcas de referência impressas junto com a arte, calcula onde a estampa realmente está e a máquina corta pela borda dela — mesmo que a folha tenha entrado torta ou a impressão tenha deformado.
É o que o adesivo recortado, o display impresso, a embalagem com arte e o tecido estampado pedem. Sem a câmera, o operador alinha a impressão no olho e a primeira peça fora do lugar vira refugo.
Marcas de referência
A câmera lê as marcas impressas e a faca segue o contorno da estampa.
Sem alinhar na mão
Folha torta e impressão deformada são corrigidas pela leitura.
Adesivo e display
Recorte do material impresso na comunicação visual e na embalagem.
Menos refugo
A peça não sai com a arte cortada pela metade.
Do DXF para a mesa, com servo em todos os eixos
O arquivo entra em PLT ou DXF — o mesmo desenho que sai do CAD, do Corel ou do software de modelagem de estofado, calçado e embalagem —, pela rede (Ethernet) ou pelo pendrive (USB). A máquina corta off-line: depois de receber o arquivo, não precisa de um computador ligado a ela o tempo todo.
Os eixos X, Y e Z e o giro da faca (eixo T) são movidos por servo motores Panasonic, não de passo. Na prática: o servo sabe onde está a cada instante e corrige sozinho se forçar; o de passo não sabe, e quando perde a posição você só descobre com a peça errada na mão. O pórtico corre sobre guias lineares Hiwin e é puxado por cremalheira, e o motor do cabeçote de faca é Maxon, suíço. Daí os ±0,1 mm de precisão, com a velocidade indo de 100 mm/s no material grosso, onde a faca precisa de tempo para atravessar, a 3000 mm/s no fino.
Um sensor infravermelho anticolisão vigia o caminho do pórtico, e o botão de emergência fica no painel, à mão do operador.
PLT e DXF
O desenho do projeto entra como está, sem redesenhar.
Ethernet, USB e off-line
Arquivo pela rede ou pelo pendrive; corta sem computador ligado.
Servo Panasonic e Maxon
Servo nos quatro eixos e motor Maxon na faca: a posição não se perde.
100 a 3000 mm/s
Devagar no material grosso, rápido no fino, a ±0,1 mm.
Anticolisão
Sensor infravermelho no caminho do pórtico e botão de emergência no painel.
Itens de Série
Conheça os componentes e tecnologias que já vêm de fábrica na sua Etools.

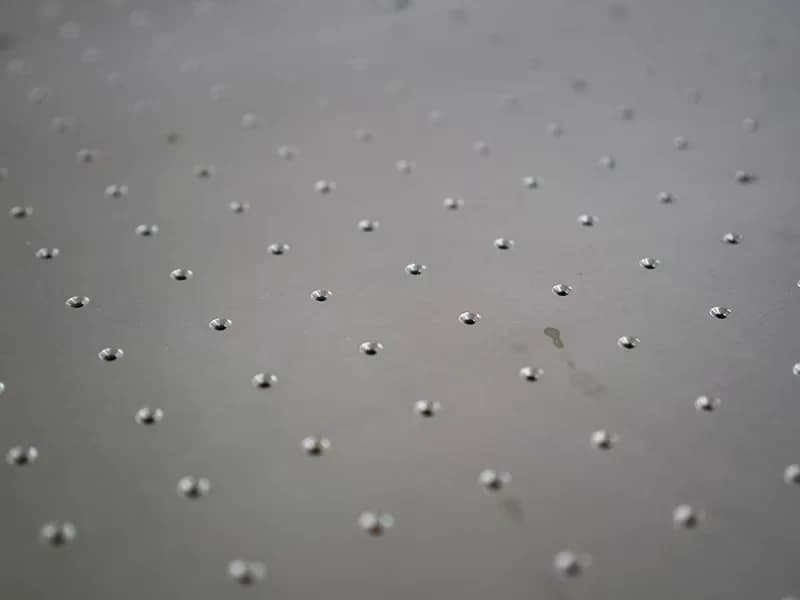

Mesa de vácuo em colmeia de alumínio
Alumínio aeronáutico com estrutura em colmeia (honeycomb), coberto por feltro. O vácuo segura o material plano na mesa, sem grampo nem fita, e a colmeia dá uma superfície lisa e rígida sem o peso de uma chapa maciça.

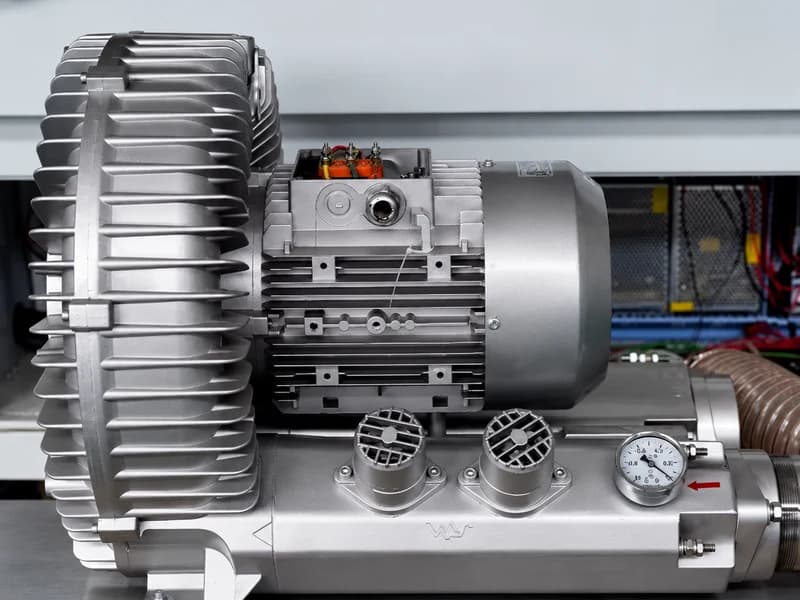

Bomba de vácuo de 9 kW
Puxa o ar por baixo da mesa e segura o material no lugar enquanto a faca passa. O vacuômetro na própria bomba mostra a sucção, para o operador conferir antes de cortar.

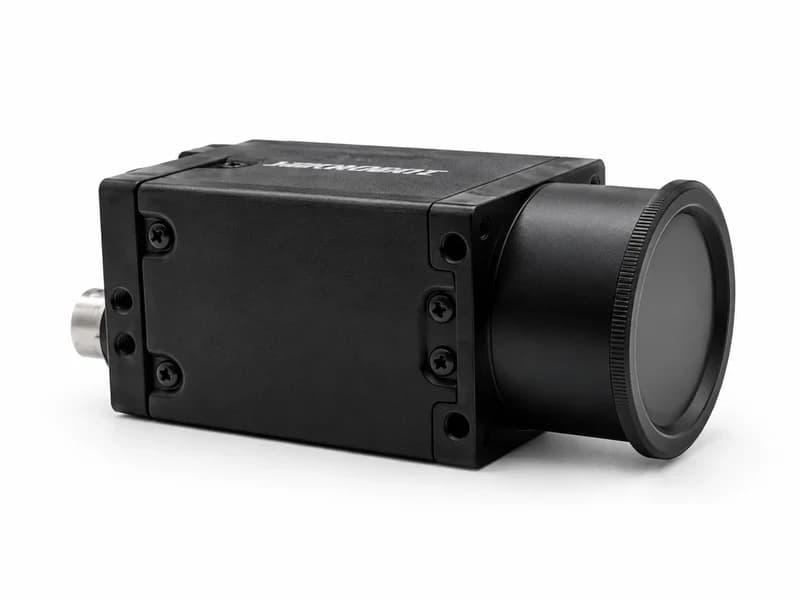

Câmera CCD
Lê as marcas de referência impressas junto com a arte e corta pela borda da estampa, mesmo que a folha tenha entrado torta ou a impressão tenha deformado.

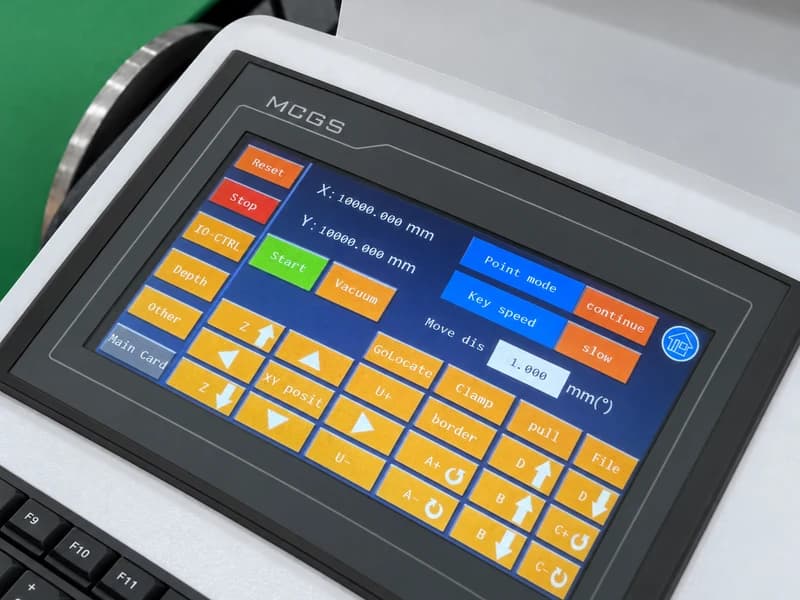

Controlador de corte
Controla o movimento do cabeçote para a curva sair lisa, sem degrau. Recebe o arquivo pela rede (Ethernet) ou pelo pendrive (USB) e corta off-line, sem o computador ligado à máquina.

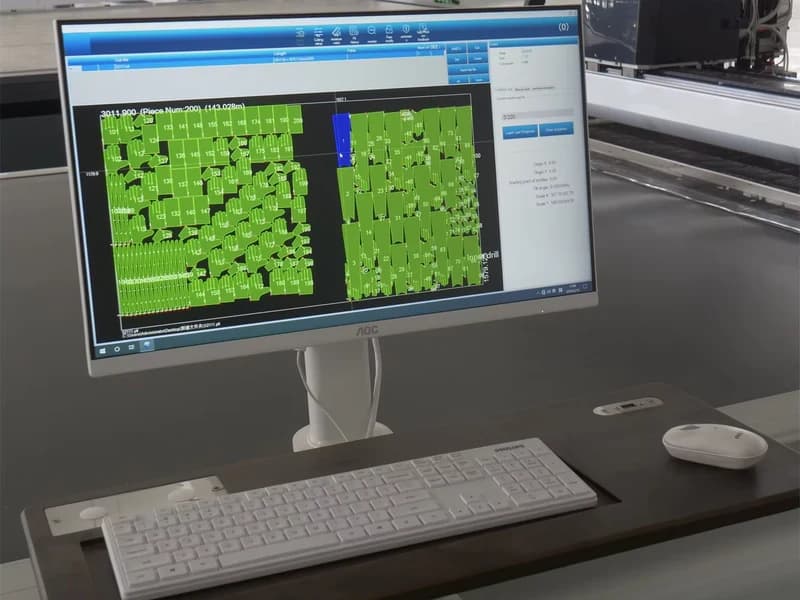

Software CAD/CAM
Prepara o corte no computador da máquina e encaixa as peças no material (nesting) para sobrar menos retalho. O operador abre o arquivo, confere o encaixe na tela e manda cortar.

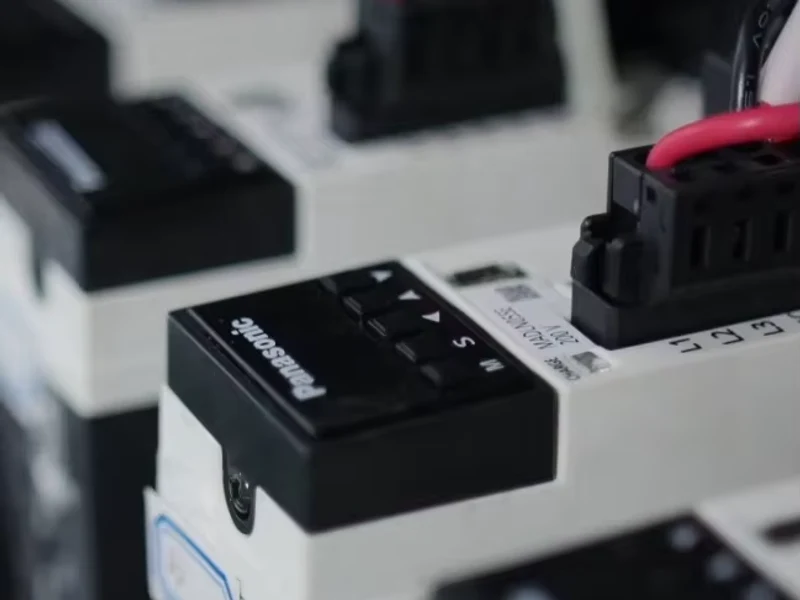

Servo motores Panasonic
Nos eixos X, Y e Z e no giro da faca. O servo sabe onde está a cada instante e corrige sozinho se forçar; o motor de passo não sabe, e quando perde a posição você só descobre com a peça errada na mão.

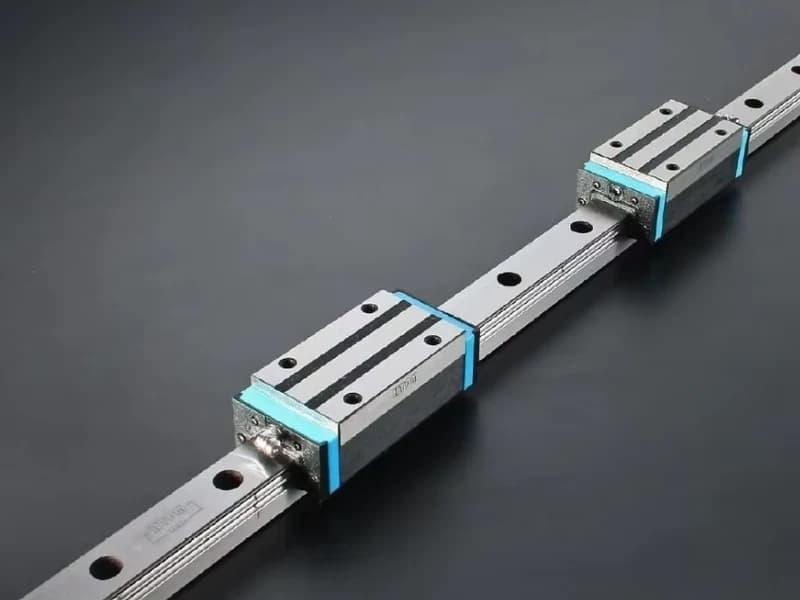

Guias lineares e patins Hiwin
Guias e patins de aço inox da Hiwin, fabricante de Taiwan. O patim corre sem folga sobre a guia e aguenta mais de 1 tonelada de carga: o pórtico não balança no arranque, e a precisão dura com os anos de uso.

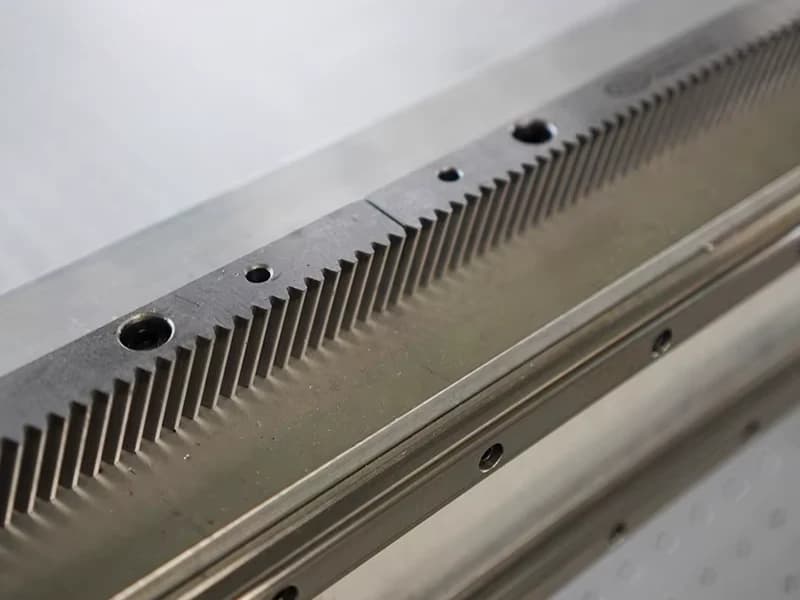

Cremalheira e pinhão
O pórtico é puxado por cremalheira, não por correia. A correia estica com o uso e a medida vai embora; a cremalheira aguenta mais carga, segura a precisão em velocidade alta e dura mais.

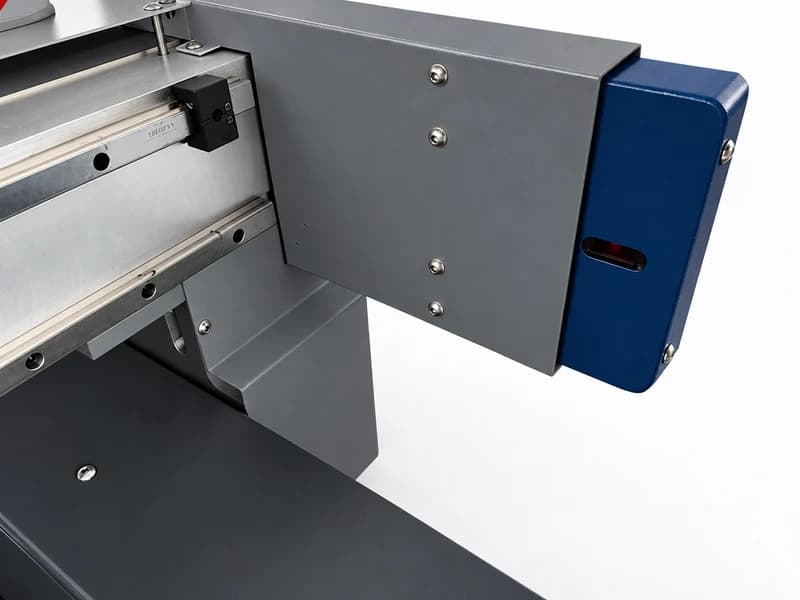

Sensor infravermelho anticolisão
Detecta o obstáculo no caminho do pórtico antes da batida.

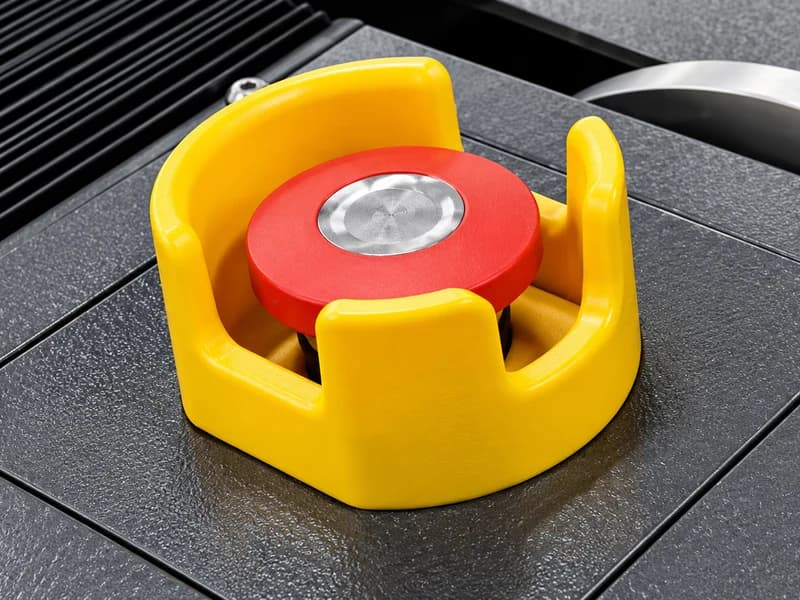

Botão de parada de emergência
Quando alguma coisa sai do controle na máquina, um toque no botão para tudo na hora e protege quem está trabalhando. A capa amarela em volta evita o acionamento sem querer, mas deixa o botão livre para a mão espalmada.
Ficha Técnica
Aqui, você pode visualizar de forma técnica toda a tecnologia embarcada na sua Etools.
| Item | Especificação |
|---|---|
| Modelo | EK 1625 |
| Área útil de trabalho | 1600 x 2500 mm (L x C) |
| Comando | Controlador central do corte, garante ciclos de corte suaves e curvas com acabamento perfeito |
| Velocidade de corte | 100 a 3000 mm/s |
| Ferramentas | Faca de arraste, faca de meio-corte, vazador circular, caneta de marcação, faca oscilante, faca pneumática, faca de corte em bisel (V-cut), faca circular rotativa, roda de vinco |
| Cabeçotes de corte | Configuração flexível conforme a aplicação: cabeçote padrão, cabeçote de puncionamento/entalhe e cabeçote fresador |
| Espessura de corte | 0,1 a 25 mm |
| Sistema de fixação | Mesa de vácuo (bomba de vácuo) |
| Potência da bomba de vácuo | 9 kW |
| Material da mesa de vácuo | Alumínio aeronáutico com estrutura em colmeia (honeycomb) |
| Interface de comunicação | Porta Ethernet, porta USB, operação off-line |
| Formatos compatíveis | PLT, DXF e outros |
| Precisão de corte | ±0,1 mm |
| Câmera CCD | Posicionamento por câmera CCD com reconhecimento automático do contorno da estampa e corte preciso pela borda |
| Dispositivos de segurança | Sensor infravermelho anticolisão, botão de parada de emergência |
O que significa cada item
Os termos desta ficha, explicados um a um no glossário técnico.
Aplicações e materiais
Para o estofado, o couro, a comunicação visual e a embalagem que ainda cortam no estilete ou encomendam faca de molde a cada modelo novo.
Estofados e colchões
Espuma e tecido do estofado cortados do arquivo, com a caneta marcando a costura e o entalhe marcando o encaixe, sem molde de papelão nem tesoura.
Couro e calçados
Peças de couro e couro sintético com a borda sem queimar, o furo do vazador no lugar e a marcação da costura feita na mesma passada.
Comunicação visual
Adesivo em meio-corte, display em foam board com o chanfro do V-cut para dobrar, e o material impresso cortado pela borda da estampa com a câmera CCD.
Embalagens e amostras
Caixa de papelão cortada e vincada do desenho — a roda de vinco marca a dobra sem rasgar a capa — para a amostra ou o lote pequeno, sem encomendar faca de corte e vinco.
Vedação e juntas
Junta de borracha, silicone, PTFE e grafite cortada na faca pneumática, no formato do flange, com o furo redondo do vazador, de uma peça a um lote inteiro.
Forração e tapeçaria
Carpete, feltro e manta acústica cortados no molde do projeto, com a faca oscilante atravessando o material grosso sem esmagar.
Materiais compatíveis
- Espuma
- Couro
- Tecido e lona
- Papelão
- Borracha e EVA
- Carpete e feltro
- Vinil adesivo
- Foam board
- Acrílico e MDF (fresador)
Chapa rígida? Leve para a router
A EK 1625 corta o material macio e flexível com faca. Para ACM, acrílico, MDF e chapa rígida em volume, a router CNC Hybrid corta e fresa com spindle — inclusive o vinco em V do ACM. As duas juntas cobrem a comunicação visual do adesivo à fachada.
A Mesa de corte EK 1625 também é procurada como
- Mesa de corte digital
- Mesa de corte CNC 1625
- Mesa de corte com faca oscilante
- Mesa de corte 1600 x 2500
- Cortadora de espuma CNC
- Mesa de corte de couro
- Mesa de corte de tecido
- Mesa de corte de papelão
- Mesa de corte com câmera CCD
- Mesa de corte com V-cut
- Mesa de corte para estofados
- Mesa de corte para comunicação visual
Um grande portfólio
de empresas que são
referências em qualidadeUm grande portfólio
de empresas referências
em qualidade
Marcenaria, comunicação visual, esquadria, indústria de estofados, movelaria, modelação: são empresas de portes e ramos bem diferentes que produzem todo dia com máquina Etools. O que elas têm em comum é o que a gente entrega junto com o equipamento — instalação, treinamento do operador e peça de reposição no Brasil.
Compare com outras linhas e veja o segmento
O que acompanha a sua Mesa de corte EK 1625
Máquina industrial não termina na entrega. O que decide o custo dos próximos anos é quem atende quando ela para — e a que distância está a peça que falta.
Garantia de fábrica
A cobertura é acionada aqui, com técnico brasileiro e peça em estoque nacional. Sua máquina não volta para o exterior e você não negocia garantia por e-mail, em outro fuso e em outro idioma.
Assistência técnica no Brasil
Rede de técnicos distribuída pelo país, com base na matriz em Campinas/SP e no centro de distribuição de Jaraguá do Sul/SC. Peça de reposição sai do estoque nacional — não de um contêiner que ainda vai embarcar.
Suporte técnico direto
Abertura de chamado por formulário ou WhatsApp, de segunda a sexta. Quem atende conhece a máquina: a maioria dos chamados se resolve com o operador no telefone, com o código do alarme na tela.
Instalação e treinamento inclusos
Instalação por técnico da casa e treinamento presencial da equipe fazem parte da venda, não são item à parte. Depois vêm a Universidade Etools, com os treinamentos online, e a visita do Lapidando CNC após 60 dias de operação.
- No mercado desde
- 2014
- Estoque de peças
- SP e SC
- Suporte
- Seg a sex, 8h às 18h
- Atendimento
- PT · EN · ES
Perguntas frequentes sobre a Mesa de corte EK 1625
Respostas diretas para as dúvidas mais comuns de quem está avaliando esta máquina. Não encontrou o que procura? .
Material macio e flexível de 0,1 a 25 mm de espessura: espuma, couro, tecido, lona, papelão, borracha, EVA, carpete, feltro, vinil adesivo e painel de espuma (foam board). A faca é escolhida pelo material: arraste para o fino, até 5 mm; meio-corte para o adesivo, até 2 mm; circular para o tecido; oscilante para espuma, couro e papelão; pneumática para o material denso, como borracha, silicone e PTFE. Com o cabeçote fresador, de 24.000 rpm, entram acrílico, MDF e PVC de até 10 mm. Leve uma amostra do seu material para a demonstração e a Etools confirma o corte.
