EC5 Max S30
A EC5 Max S30 é a coladeira de borda automática mais compacta da Linha EC: 1,9 m de comprimento e 1200 kg, com cinco grupos de trabalho. A peça entra crua de um lado e sai colada, com as pontas cortadas, refilada e polida do outro — em MDF, madeira maciça, aglomerado e painéis laminados. É a máquina de quem está saindo da coladeira manual ou de mandar a borda para fora.
Cinco grupos, e dá para ver na peça o que cada um faz. O spray de pré-limpeza tira poeira e gordura, porque cola não pega em cima de pó. O coleiro espalha a cola e seis rolos apertam a fita ainda quente, um atrás do outro: sem bolha e sem ponta levantada. Depois o aparador de topo corta a sobra nas duas pontas, o refilador tira a de cima e de baixo, o raspador apaga as ondinhas que a fresa deixou na quina e o polidor finaliza, depois do spray de limpeza. O que a EC5 não tem é a tupia de entrada da EC6, que aplaina o painel antes da fita.
Cola EVA, PUR ou PO no mesmo coleiro de dois estágios. EVA no volume do dia a dia; PUR na peça que vai pegar água e calor — o armário do banheiro, o balcão da cozinha. A escolha é a cada trabalho.
Copiador nesting. Se as peças vêm de uma CNC de nesting, os furos de dobradiça e passantes já estão prontos — e a EC5 não aplica cola nem fita sobre eles. A ferragem entra direto, sem ninguém abrir furo na mão.
Dispositivo para painéis ripados. Ripa estreita não se apoia sozinha na passagem: o dispositivo alinha as peças na área de colagem, com bordas de 30 mm e extremidades de 40 mm, a faixa do painel ripado.
Três velocidades entre 18 e 23 m/min, fita de borda de 10 a 60 mm de largura e 0,4 a 3 mm de espessura, painéis a partir de 120 mm de comprimento e 30 mm de largura (45 x 300 mm para acabamento de canto) — a menor peça mínima da linha.
Tela touch de 19 polegadas que guarda a configuração por tipo de trabalho, CLP, inversor e controlador Inovance, pressão de 7 a 9 bar e a máquina se lubrificando sozinha. A mesma eletrônica e a mesma base das irmãs maiores, no tamanho que cabe na marcenaria.
EC5 Max S30: a coladeira automática para a marcenaria que quer parar de terceirizar a borda sem precisar de uma linha de seis metros.
A escolha certa para cada produto — a cada trabalho
O coleiro de 2 estágios aceita os três tipos — EVA, PUR e PO —, e a escolha é por peça, sem trocar nada na máquina. A EVA é a do dia a dia: esfria rápido, custa menos e a sobra do reservatório volta a ser usada. A PUR cura com a umidade do ar e depois não amolece mais — é a cola do armário de banheiro e do balcão de cozinha. Você decide a cada trabalho, não na hora de comprar a máquina.
Só que a PUR cobra a rotina dela: como cura dentro do sistema, o reservatório tem que ser limpo todo dia. Pular a limpeza é deixar a cola endurecer lá dentro.
Três tipos de cola, um coleiro
Coleiro de 2 estágios para EVA, PUR e PO.
PUR onde tem água e calor
A linha de cola quase não aparece, e não amolece no vapor da cozinha.
EVA para o volume
Esfria rápido, custa menos e a sobra do reservatório é reaproveitada.
Escolha por trabalho
Troca conforme o produto, não conforme a máquina que você comprou.
Umidade e calor
Cola PUR: Aguenta a pia do banheiro e o vapor da cozinha.
Cola PO: Aguenta mais que a EVA; abaixo da PUR.
Cola EVA: Em calor forte, a fita pode começar a soltar.
Aderência
Cola PUR: Agarra mais, inclusive onde a EVA falha.
Cola PO: Acima da EVA, com menos consumo de cola.
Cola EVA: Segura bem no dia a dia, menos que a PUR.
Acabamento
Cola PUR: A linha de cola quase não aparece na borda.
Cola PO: Linha de cola fina, mais discreta que a da EVA.
Cola EVA: Dá para ver a linha de cola de perto.
Tempo de cura
Cola PUR: Cura com a umidade do ar: demora mais.
Cola PO: Esfriou, pegou — como a EVA.
Cola EVA: Esfriou, pegou: a peça já segue.
Custo e manutenção
Cola PUR: Mais cara, e obriga a limpar o reservatório todo dia.
Cola PO: Preço perto do da EVA e reservatório que roda limpo, sem fio de cola.
Cola EVA: Mais barata, e a sobra do reservatório é reaproveitada.
| Critério | Cola PUR | Cola PO | Cola EVA |
|---|---|---|---|
| Umidade e calor | Aguenta a pia do banheiro e o vapor da cozinha. | Aguenta mais que a EVA; abaixo da PUR. | Em calor forte, a fita pode começar a soltar. |
| Aderência | Agarra mais, inclusive onde a EVA falha. | Acima da EVA, com menos consumo de cola. | Segura bem no dia a dia, menos que a PUR. |
| Acabamento | A linha de cola quase não aparece na borda. | Linha de cola fina, mais discreta que a da EVA. | Dá para ver a linha de cola de perto. |
| Tempo de cura | Cura com a umidade do ar: demora mais. | Esfriou, pegou — como a EVA. | Esfriou, pegou: a peça já segue. |
| Custo e manutenção | Mais cara, e obriga a limpar o reservatório todo dia. | Preço perto do da EVA e reservatório que roda limpo, sem fio de cola. | Mais barata, e a sobra do reservatório é reaproveitada. |

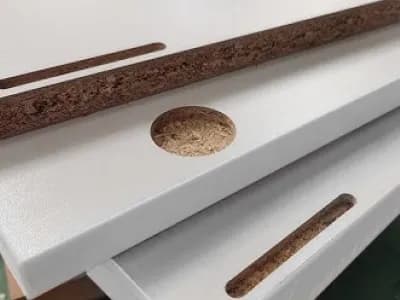

A fita não cobre o furo da dobradiça
A peça sai da CNC de nesting com os furos de dobradiça e passantes prontos, e uma coladeira comum passa cola e fita por cima deles. Aí alguém senta com estilete para abrir furo por furo — e é aí que a borda lasca.
O copiador nesting enxerga essas áreas e não aplica nada sobre elas. A ferragem entra direto no furo já aberto: a CNC de nesting e a coladeira passam a trabalhar como uma linha só.
Furo livre de fita
Dobradiças e passantes não recebem cola nem fita.
Ninguém abre furo na mão
Some o estilete depois da coladeira — e o risco de lascar a borda.
Ferragem direto
A dobradiça entra sem limpeza prévia.
Nesting + coladeira
As duas máquinas trabalham como uma linha só.
A ripa de 30 mm sai da máquina com a fita no esquadro
Ripa de 30 mm é peça estreita, e peça estreita não se sustenta sozinha na esteira: ela torce no caminho, encosta torta no coleiro e a fita sai fora de esquadro. Por isso muita marcenaria ainda faz o ripado na coladeira manual, ou manda fitar fora.
O dispositivo de peças estreitas monta na entrada e segura as ripas alinhadas até a área de colagem, uma atrás da outra. A EC5 Max S30 cola borda de 30 mm e extremidade de 40 mm — a faixa do painel ripado — no mesmo ciclo dos seis grupos: a ripa sai colada, refilada, raspada e polida, pronta para montar o painel.
Os batentes correm na escala, então a mesma montagem atende as várias medidas do trabalho. Você não troca de dispositivo a cada largura de ripa.
Borda de 30 mm
E extremidade de 40 mm — a medida que o painel ripado pede.
A ripa não torce
As peças chegam alinhadas ao coleiro, uma atrás da outra.
Uma montagem, várias medidas
Os batentes correm na escala, sem trocar de dispositivo.
Sai pronta da máquina
Colada, refilada, raspada e polida, sem retoque na bancada.
Grupos
O que cada grupo faz na borda, na ordem em que a peça passa por eles.

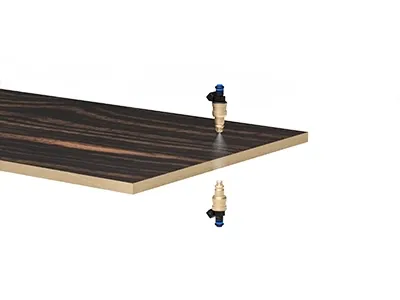

Spray pulverizador de pré-limpeza
Cola não pega em cima de pó. Antes de tudo, um jato de agente de limpeza passa na borda e tira a poeira e a gordura do corte — por isso ele é o primeiro da fila.

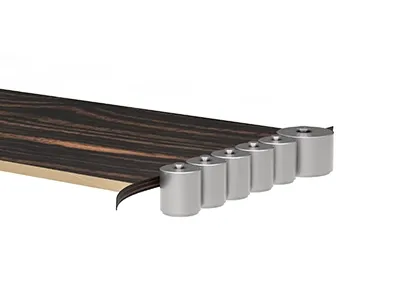

Coleiro de 2 estágios e 6 rolos pressores
O coleiro espalha a cola EVA, PUR ou PO na borda e seis rolos vão apertando a fita um atrás do outro, enquanto ela ainda está quente. É essa pressão contínua, do começo ao fim da peça, que evita a bolha no meio e a ponta levantada.

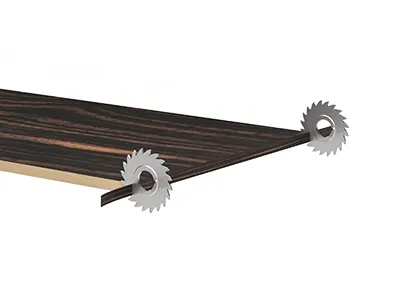

Grupo aparador
A fita sai da bobina mais comprida que a peça, de propósito. Assim que a cola prende, as serras cortam essa sobra rente na frente e atrás — se ficasse, viraria rebarba nas pontas.

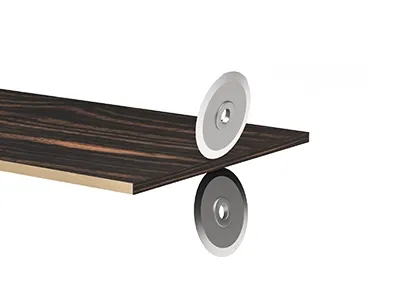

Grupo refilador
A fita também é mais larga que a espessura do painel, para cobrir a borda inteira. As fresas tiram essa sobra de cima e de baixo e deixam a fita rente ao painel.

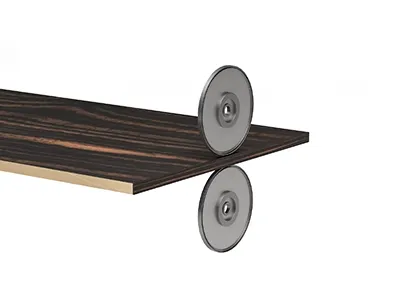

Grupo raspador
A fresa do refilo deixa ondinhas finas na quina da fita — a mão sente e a luz mostra. As lâminas ajustáveis do raspador apagam essas marcas e tiram a aresta viva, que corta a mão de quem monta.

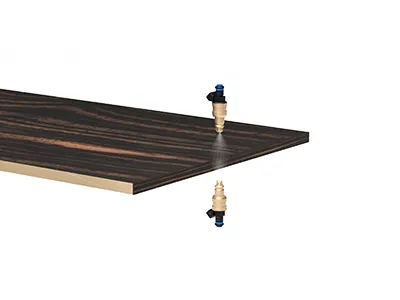

Spray de limpeza
Sempre escapa um fio de cola na junção da fita com o painel. O spray dissolve esse resíduo antes do polimento; endurecido ali, ele deixa a borda manchada e pegajosa.

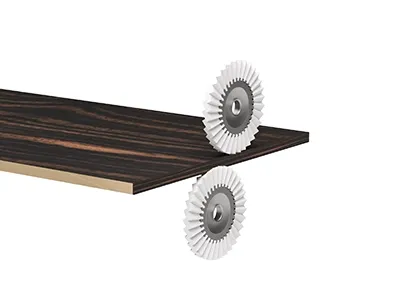

Grupo polidor
Discos de tecido rotativos passam na borda e tiram o embaçado da limpeza. A peça sai pronta para montagem, sem ninguém encostar lixa nela.
Itens de Série
Conheça os componentes e tecnologias que já vêm de fábrica na sua Etools.

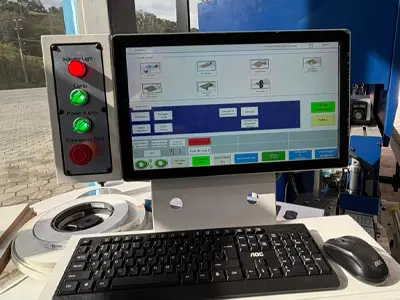

Tela touch de 19 polegadas
A tela de 19 polegadas é onde fica toda a operação. Ela guarda a configuração por tipo de trabalho: na troca de fita ou de material, o operador chama o programa em vez de refazer o ajuste na mão.
Copiador nesting
A peça vinda da CNC de nesting já chega com os furos de dobradiça e passantes prontos, e uma coladeira comum passa cola e fita por cima deles. O copiador enxerga essas áreas e não aplica nada sobre elas: a ferragem entra direto, sem ninguém abrir furo no estilete — que é onde a borda lasca.

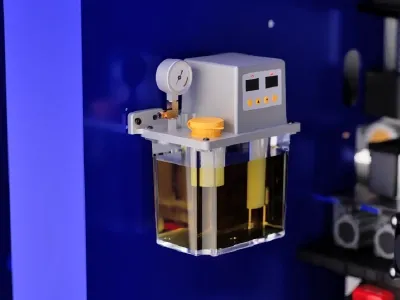

Lubrificação automática
A máquina se lubrifica sozinha: em intervalos programados, manda óleo para as guias e para os elementos de transmissão. Ninguém precisa lembrar, nem parar a produção para isso.
A máquina chega com a cola para começar
A EC5 Max S30 é entregue com o Starter Kit da Jowat Adesivos: a máquina chega com o adesivo para começar a trabalhar, em vez de ficar parada esperando a primeira compra de cola chegar.
A Jowat é fabricante alemã de adesivos para madeira e móveis, e é a cola dela que roda no coleiro durante a instalação e o treinamento — a mesma que você vai comprar depois, então o ajuste feito com o técnico continua valendo no dia a dia.
Antes de comprar, consulte a especificação do adesivo certo para a sua produção. Diga o que você cola — material do painel, tipo e espessura da fita de borda, quantas peças por turno e onde o móvel vai ficar — e eles indicam qual produto do portfólio atende. Cola escolhida por preço, sem olhar o trabalho, é o que faz a borda soltar depois.
Falar com a Jowat AdesivosJowat do Brasil Ltda
Ficha Técnica
Aqui, você pode visualizar de forma técnica toda a tecnologia embarcada na sua Etools.
| Item | Especificação |
|---|---|
| Modelo | EC5 MAX S30 |
| Quantidade de grupos | 5 grupos |
| Comando | Tela touch screen de 19" |
| Velocidades | 3 velocidades |
| Materiais compatíveis | MDF, madeira maciça, aglomerados e painéis laminados |
| Dimensões dos painéis | Comprimento mínimo 120 mm (45 x 300 mm para acabamento de canto); largura mínima 30 mm |
| Dimensões da fita de borda | Largura 10–60 mm; espessura 0,4–3 mm |
| Velocidade de alimentação | Ajustável entre 18 e 23 m/min |
| Coleiro | 2 estágios |
| Tipos de cola | EVA, PUR e PO |
| Pressão | 7–9 bar |
| Sistema pulverizador | Spray na pré-colagem da peça |
| Sistema de limpeza | Spray no pré-polimento da peça |
| Rolos pressores | 6 rolos |
| Dispositivo auxiliar para ripados | 30 / 40 mm |
| Lubrificação automática | Sim |
| Copiador nesting | Sim |
| CLP, inversor e controlador | Inovance |
| Dimensões | 1900 x 710 x 1628 mm |
| Peso | 1200 kg |
O que significa cada item
Os termos desta ficha, explicados um a um no glossário técnico.
- Inversor de frequência
- Nesting
- Rolo pressor
- Cola EVA
- Cola PUR
- Cola PO
- Coleiro
- Colagem de fita em peças retas
- MDF
- MDP
- Polidor (escovas)
- Líquido antiaderente e de limpeza
- Fita de borda (PVC, ABS, melamínica, madeira)
- Compressor de ar comprimido
- Porta-bobinas e alimentador de fita
- Rolo aplicador e bico injetor de cola
- MPR, CIX, BAN e XML (formatos de usinagem)
Aplicações e materiais
Para a marcenaria que quer automatizar a borda sem uma linha de seis metros — com a mesma cola, o mesmo copiador nesting e a mesma eletrônica das irmãs maiores.
Marcenaria que sai da coladeira manual
Cinco grupos automáticos em 1,9 m: a borda deixa de ser gargalo sem exigir o espaço de uma linha longa.
Móveis planejados
EVA no volume, PUR na peça que vai pegar água e calor, e copiador nesting para o que vem da CNC.
Peças pequenas
A menor peça mínima da linha, 120 x 30 mm, cobre gavetas, frentes estreitas e ripas.
Painéis ripados
Dispositivo auxiliar para ripas de 30 e 40 mm alinhadas na área de colagem.
Materiais compatíveis
- MDF
- MDP
- Madeira maciça
- Aglomerado
- Painéis laminados/melamínicos
- Compensado
Qual modelo é o seu?
As quatro compartilham o coleiro, os rolos, os sprays e o copiador nesting. O que muda é quantas etapas de acabamento a peça recebe — e se ela sai furada.
EC5 Max S30
Cinco grupos em 1,9 m de linha
- Grupos de trabalho
- 5
- Furação de topo
- Não
- Velocidade de alimentação
- 18–23 m/min
- Peça mínima
- 120 x 30 mm
- Layout
- Entrada à direita
- Comprimento e peso
- 1900 mm · 1200 kg
- Indicada para
- Marcenaria que está saindo da coladeira manual e não tem seis metros livres
Modelo que estamos visualizando
EC6 Max S30
Seis grupos: a peça sai pronta para montagem
- Grupos de trabalho
- 6
- Furação de topo
- Não
- Velocidade de alimentação
- 16 / 18 / 22 m/min
- Peça mínima
- 150 x 50 mm
- Layout
- Direita ou esquerdaVersão inversa sob encomenda
- Comprimento e peso
- 6000 mm · 1800 kg
- Indicada para
- Móveis planejados: a peça sai pronta, sem retoque na bancada
EC6 Max S30 Drill Side
Seis grupos, e fura a lateral na mesma passagem
- Grupos de trabalho
- 6
- Furação de topo
- SimCabeçote Drill Side fura a lateral da chapa na mesma passagem
- Velocidade de alimentação
- 16 / 18 / 22 m/min
- Peça mínima
- 150 x 50 mm
- Layout
- Entrada à direita
- Comprimento e peso
- 6000 mm · 2000 kg
- Indicada para
- Fábrica que quer tirar a furadeira do caminho das peças laterais
EC7 Max
Sete grupos: uma etapa a mais de refilo
- Grupos de trabalho
- 7
- Furação de topo
- Não
- Velocidade de alimentação
- 16 / 18 / 22 m/min
- Peça mínima
- 120 x 40 mm
- Layout
- Entrada à direita
- Comprimento e peso
- 6500 mm · 2000 kg
- Indicada para
- Quem cola borda o turno inteiro, principalmente com fita grossa
| Critério | EC5 Max S30Cinco grupos em 1,9 m de linha | EC6 Max S30Seis grupos: a peça sai pronta para montagem | EC6 Max S30 Drill SideSeis grupos, e fura a lateral na mesma passagem | EC7 MaxSete grupos: uma etapa a mais de refilo |
|---|---|---|---|---|
| Grupos de trabalho | 5 | 6 | 6 | 7 |
| Furação de topo | Não | Não | SimCabeçote Drill Side fura a lateral da chapa na mesma passagem | Não |
| Velocidade de alimentação | 18–23 m/min | 16 / 18 / 22 m/min | 16 / 18 / 22 m/min | 16 / 18 / 22 m/min |
| Peça mínima | 120 x 30 mm | 150 x 50 mm | 150 x 50 mm | 120 x 40 mm |
| Layout | Entrada à direita | Direita ou esquerdaVersão inversa sob encomenda | Entrada à direita | Entrada à direita |
| Comprimento e peso | 1900 mm · 1200 kg | 6000 mm · 1800 kg | 6000 mm · 2000 kg | 6500 mm · 2000 kg |
| Indicada para | Marcenaria que está saindo da coladeira manual e não tem seis metros livres | Móveis planejados: a peça sai pronta, sem retoque na bancada | Fábrica que quer tirar a furadeira do caminho das peças laterais | Quem cola borda o turno inteiro, principalmente com fita grossa |
| Modelo que estamos visualizando | Ver detalhes → | Ver detalhes → | Ver detalhes → |
Nos quatro modelos: coleiro de 2 estágios para cola EVA, PUR e PO, 6 rolos pressores, spray de pré-colagem e spray de limpeza antes do polimento, copiador nesting, 3 velocidades, fita de borda de 10 a 60 mm de largura e 0,4 a 3 mm de espessura, pressão de 7 a 9 bar, lubrificação automática e CLP, inversor e controlador Inovance. Ou seja: a escolha é por quantas etapas a peça atravessa e se ela sai furada — a base é a mesma nas quatro.

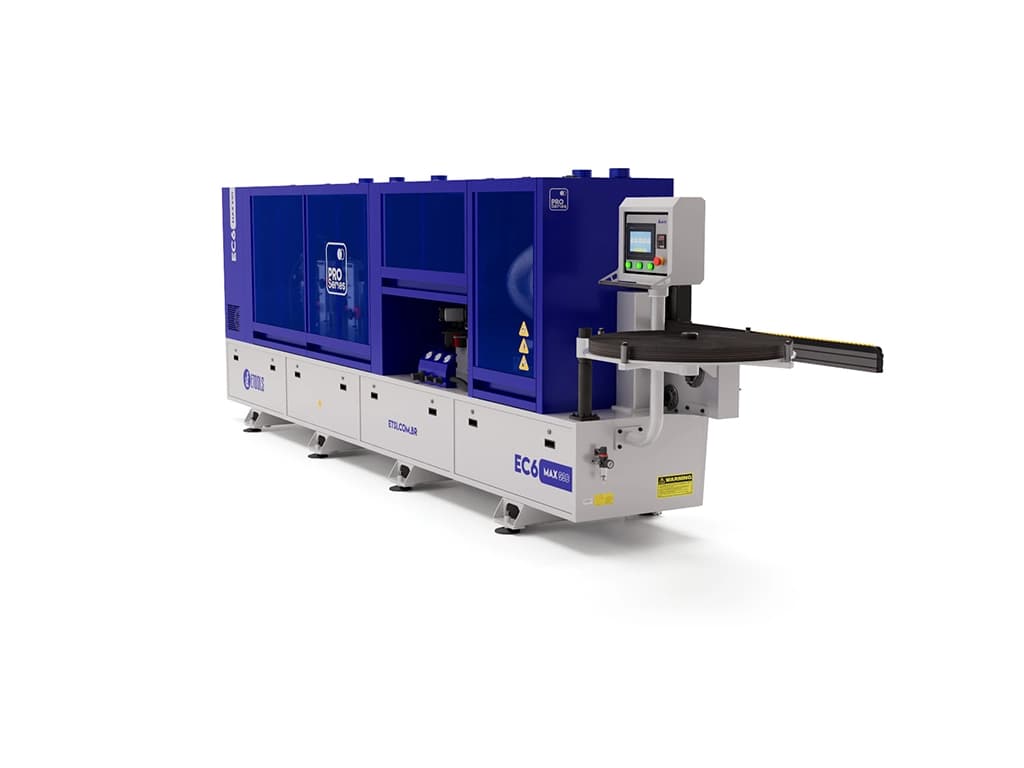

Precisa da tupia antes da fita? EC6 Max S30
A EC6 Max S30 acrescenta a tupia de entrada, com duas fresas diamantadas que aplainam o painel antes da fita — assim a fita não copia a onda que a serra deixou —, e o painel que aquece a cola pela internet antes de o operador chegar. São seis metros de linha, com entrada à direita ou à esquerda.
A EC5 Max S30 também é procurada como
- Coladeira de borda 5 grupos
- Coladeira de borda compacta
- Coladeira de borda industrial
- Coladeira de borda EVA, PUR e PO
- Coladeira de borda para MDF
- Coladeira de borda com copiador nesting
- Coladeira de borda automática
- Coladeira com cola PUR
- Coladeira de borda para móveis planejados
- Coladeira de borda para marcenaria industrial
- Coladeira de borda para marcenaria pequena
Softwares compatíveis
Integração perfeita com as principais plataformas do mercado para otimizar seu fluxo de trabalho.
Um grande portfólio
de empresas que são
referências em qualidadeUm grande portfólio
de empresas referências
em qualidade
Marcenaria, comunicação visual, esquadria, indústria de estofados, movelaria, modelação: são empresas de portes e ramos bem diferentes que produzem todo dia com máquina Etools. O que elas têm em comum é o que a gente entrega junto com o equipamento — instalação, treinamento do operador e peça de reposição no Brasil.
Compare com outras linhas e veja o segmento
Indicada para
O que acompanha a sua EC5 Max S30
Máquina industrial não termina na entrega. O que decide o custo dos próximos anos é quem atende quando ela para — e a que distância está a peça que falta.
Garantia de fábrica
A cobertura é acionada aqui, com técnico brasileiro e peça em estoque nacional. Sua máquina não volta para o exterior e você não negocia garantia por e-mail, em outro fuso e em outro idioma.
Assistência técnica no Brasil
Rede de técnicos distribuída pelo país, com base na matriz em Campinas/SP e no centro de distribuição de Jaraguá do Sul/SC. Peça de reposição sai do estoque nacional — não de um contêiner que ainda vai embarcar.
Suporte técnico direto
Abertura de chamado por formulário ou WhatsApp, de segunda a sexta. Quem atende conhece a máquina: a maioria dos chamados se resolve com o operador no telefone, com o código do alarme na tela.
Instalação e treinamento inclusos
Instalação por técnico da casa e treinamento presencial da equipe fazem parte da venda, não são item à parte. Depois vêm a Universidade Etools, com os treinamentos online, e a visita do Lapidando CNC após 60 dias de operação.
- No mercado desde
- 2014
- Estoque de peças
- SP e SC
- Suporte
- Seg a sex, 8h às 18h
- Atendimento
- PT · EN · ES
Perguntas frequentes sobre a EC5 Max S30
Respostas diretas para as dúvidas mais comuns de quem está avaliando esta máquina. Não encontrou o que procura? .
A base é a mesma: coleiro de 2 estágios para EVA, PUR e PO, 6 rolos pressores, sprays, copiador nesting, dispositivo para ripados e eletrônica Inovance. A EC5 tem 5 grupos em 1,9 m e 1200 kg, com peça mínima de 120 x 30 mm. A EC6 acrescenta a tupia de entrada — duas fresas diamantadas que aplainam o painel antes da fita, para a fita não copiar a onda que a serra deixou — em 6 m e 1800 kg, e pode ser pedida com entrada à esquerda. Se a sua peça já sai boa do jeito que está, a EC5 resolve; se a borda é o que o seu cliente olha primeiro, ou se você tem espaço para a linha inteira, vá de EC6.
