Fiber EF 3015NP
A Fiber EF 3015NP é a máquina de corte a laser fiber de mesa aberta da Etools com a estrutura da linha fechada: base de aço soldada e aliviada de tensões, viga de alumínio e comando por barramento, na chapa de 3000 x 1500 mm, com fonte MAX de 3 kW e cabeçote Raytools. É para quem quer a mesa aberta — sem carenagem, mais leve e mais fácil de instalar — sem abrir mão da velocidade.
O que ela corta: aço carbono, inox, alumínio e latão. Até que espessura depende do material e do gás que assiste o corte. Com oxigênio a reação ajuda a queimar e o aço carbono vai mais fundo; com nitrogênio não há queima e a borda sai limpa, sem oxidar — é o que o inox e o alumínio pedem. A tabela de corte da fonte de 3 kW — velocidade por material, espessura e gás — está logo abaixo da ficha técnica.
O cabeçote se desloca a até 120 m/min, com aceleração de 1,2 G. É a aceleração que conta na chapa cheia de furo pequeno, onde a máquina vive freando e voltando a acelerar entre um furo e outro — e quem deixa a máquina arrancar assim é a viga de alumínio, leve, sobre uma base de aço soldada que não se acomoda com o uso. O posicionamento fica em ±0,05 mm e, ao voltar ao mesmo ponto, a diferença é de ±0,02 mm: a peça 500 sai igual à primeira.
O comando BOCHU controla o movimento, a fonte e os gases num sistema só, ligado por barramento. Lê o DXF direto e os arquivos do nesting feito no CypNest, guarda a regulagem de corte por material e espessura e escolhe sozinho o gás e a pressão de cada programa — são duas linhas de gás independentes, uma de nitrogênio ou ar e outra de oxigênio. E o foco é automático: o cabeçote acerta a posição do foco conforme a chapa, sem o operador regular a lente.

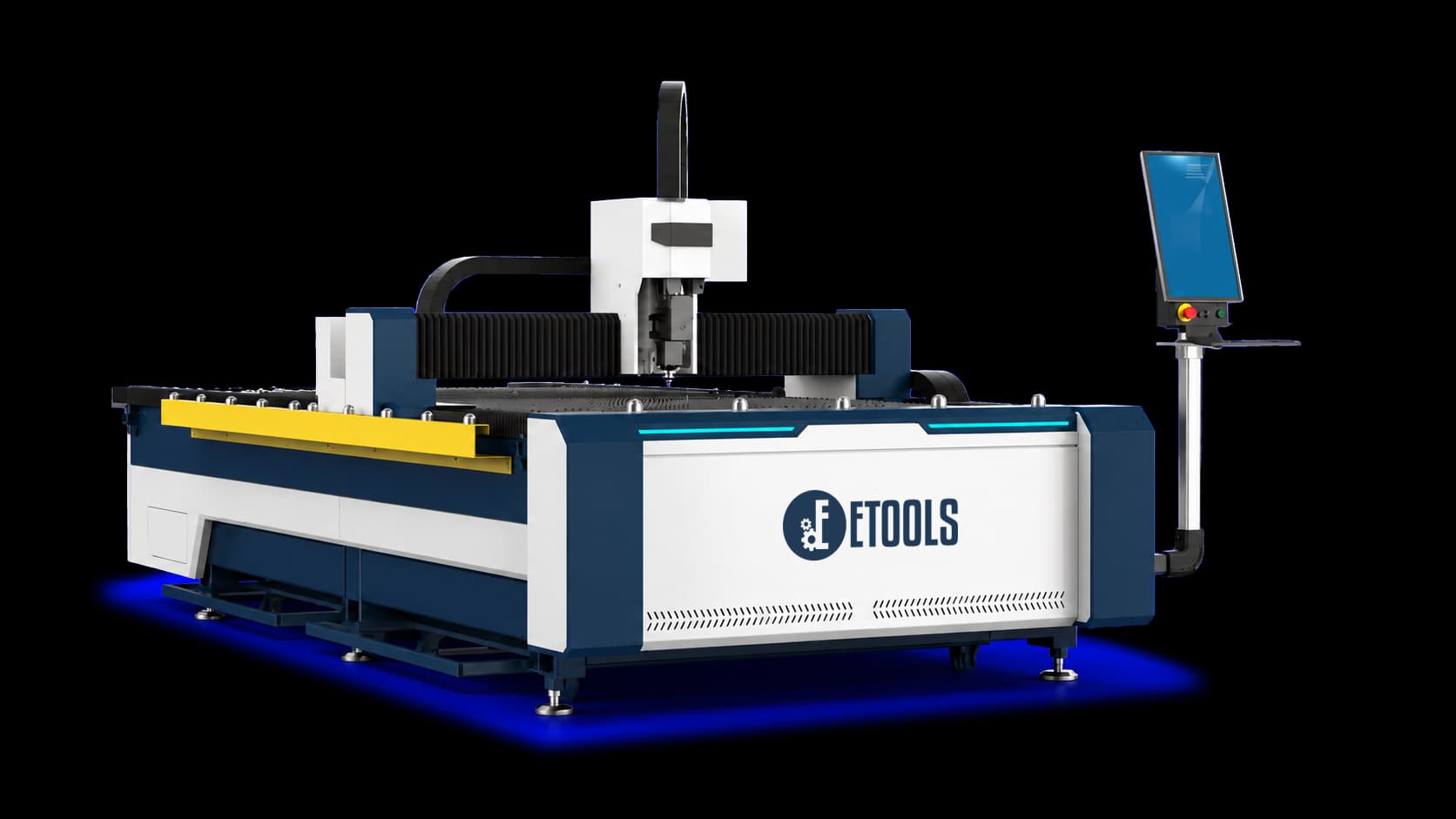

É uma máquina de mesa aberta, com 2619 kg e 4482 x 2760 x 1960 mm, 100 mm de curso no eixo Z e até 1100 kg de chapa na mesa. Liga em 380 V trifásico, com 22 kW instalados cortando com oxigênio ou nitrogênio, ou 37 kW contando o compressor, quando o gás é ar comprimido.
Fiber EF 3015NP: 3 kW e 120 m/min na mesa aberta, com a base soldada, a viga de alumínio e o comando por barramento — o passo acima da EF 3015N para quem já corta todo dia e quer mais velocidade sem a máquina fechada.
120 m/min na mesa aberta, sem a máquina sair de esquadro
A base é de perfis de aço soldados. Depois da solda ela é recozida para aliviar as tensões, passa por envelhecimento por vibração e só então vai para a usinagem de acabamento. É o que impede a base de se acomodar com os meses de uso e tirar a máquina de esquadro. E ela é parcialmente vazada: o calor do corte tem por onde sair, em vez de se acumular e dilatar a estrutura no fim do turno.
Em cima dela, a viga — a que carrega o cabeçote de um lado ao outro — é de alumínio de alta resistência, tratado termicamente, aliviado por vibração e usinado. O alumínio pesa cerca de um terço do aço: uma viga leve os servomotores Schneider, com redutores SHIMPO, arrancam e freiam com muito menos esforço. Daí os 120 m/min com 1,2 G, contra 100 m/min e 1,0 G da EF 3015N.
Base aliviada de tensões
Soldada, recozida, envelhecida por vibração e usinada: não se acomoda com o uso.
Base vazada
O calor do corte não se acumula: a estrutura não dilata no fim do turno.
Viga de alumínio
Leve para arrancar e frear rápido, rígida para não vibrar.
120 m/min e 1,2 G
Servomotores Schneider e redutores SHIMPO nos eixos.
Estrutura
Fiber EF 3015NP: Base de aço soldada e aliviada de tensões, viga de alumínio.
Fiber EF 3015N: Estrutura de alumínio com leito de vigas de seção oca.
Velocidade
Fiber EF 3015NP: 120 m/min e 1,2 G.
Fiber EF 3015N: 100 m/min e 1,0 G.
Curso Z
Fiber EF 3015NP: 100 mm.
Fiber EF 3015N: 80 mm.
Comando
Fiber EF 3015NP: BOCHU por barramento, nesting no CypNest.
Fiber EF 3015N: Cypcut.
Peso e espaço
Fiber EF 3015NP: 2619 kg · 4482 x 2760 mm.
Fiber EF 3015N: 1830 kg · 4360 x 2760 mm.
| Critério | Fiber EF 3015NP | Fiber EF 3015N |
|---|---|---|
| Estrutura | Base de aço soldada e aliviada de tensões, viga de alumínio. | Estrutura de alumínio com leito de vigas de seção oca. |
| Velocidade | 120 m/min e 1,2 G. | 100 m/min e 1,0 G. |
| Curso Z | 100 mm. | 80 mm. |
| Comando | BOCHU por barramento, nesting no CypNest. | Cypcut. |
| Peso e espaço | 2619 kg · 4482 x 2760 mm. | 1830 kg · 4360 x 2760 mm. |
3 kW para o aço, o inox, o alumínio e o latão
A fonte é MAX, de 3 kW. É ela que decide o que a máquina corta e a que velocidade: o aço carbono com oxigênio, que ajuda a queimar e vai mais fundo, e o inox e o alumínio com nitrogênio, que não oxida a borda — a peça sai da mesa pronta para a dobra e para a solda, sem esmeril. E encara metal que reflete, como o alumínio e o latão, que no laser CO2 é arriscado.
Não tem espelho para alinhar nem tubo para trocar: a fonte fiber liga e corta, turno após turno, e o chiller HANLI segura a temperatura para a potência não cair com a máquina quente. Nos 3 kW a chapa fina sai em alta velocidade — o inox de 1 mm a 30–45 m/min — e é nela que a fábrica passa a maior parte do turno.
Fonte MAX de 3 kW
Refrigerada a água pelo chiller. Sem espelho nem tubo para dar manutenção.
Aço, inox, alumínio e latão
O gás muda conforme o material; a máquina é a mesma.
Borda limpa
Com nitrogênio a borda não oxida e vai direto para a solda e para a pintura.
Chapa fina rápida
Inox e aço de 1 mm acima de 30 m/min, na tabela da própria fonte.
Lente refrigerada e quatro lentes de proteção
O cabeçote de corte é Raytools, o fabricante que equipa boa parte das fiber do mercado — lente e bico são peça de prateleira. O conjunto de colimação e foco se desloca rápido e tem curso de ajuste maior que o do cabeçote comum, então a troca de regulagem entre uma espessura e outra é mais curta.
O que mais mata cabeçote de fiber é calor e sujeira. Contra o calor, a lente colimadora e a lente de foco têm resfriamento próprio, e o bico recebe um fluxo de ar que protege ele e o suporte cerâmico. Contra a sujeira, são quatro lentes de proteção no caminho do feixe — elas seguram a contaminação quando se troca a fibra ou a lente de baixo —, o corpo é uma peça só, vedado, e a conexão da fibra (QBH, QD ou G5) fecha sem folga. A lente cara dura mais, e quem troca é a lente de proteção, que é barata.
Lentes refrigeradas
Colimadora e de foco com resfriamento próprio, mais ar no bico: o foco não anda com a máquina quente.
4 lentes de proteção
Menos sujeira chega à óptica cara, inclusive na troca da fibra.
Corpo vedado
Peça única, com conexão de fibra QBH, QD ou G5: sem poeira dentro nem trava por oxidação.
Foco rápido
Colimação e foco com deslocamento rápido e curso maior de ajuste.
O foco muda com a chapa, não com a mão do operador
O foco é automático. Cada material e cada espessura pedem o foco numa altura diferente dentro da chapa, e no cabeçote de foco fixo é o operador quem regula, na mão, toda vez que troca de chapa. Na EF 3015NP a posição do foco fica no programa, junto com o gás e a velocidade: o programa muda de material e o cabeçote move o foco sozinho.
E o cabeçote acompanha a superfície da chapa. Chapa de produção não é plana — vem ondulada do distribuidor e empena com o calor do corte —, e o bico precisa ficar sempre à mesma distância dela. O cabeçote sobe e desce acompanhando a chapa, e o corte sai igual de um canto ao outro da mesa.
Foco pelo programa
Material e espessura mudam, o foco acompanha: sem parar a máquina para regular a lente.
Acompanha a chapa
O bico mantém a distância da chapa ondulada ou empenada.
Corte igual na mesa toda
A mesma borda no começo e no fim da chapa de 3 x 1,5 m.
Movimento, fonte e gás num comando só
O comando é BOCHU, ligado por barramento: o movimento dos eixos, a fonte laser e os gases são controlados por um sistema só, e os servomotores conversam com ele por cabo de comunicação digital, em vez de um fio por sinal. Menos cabo no painel, menos ponto de mau contato para procurar.
O DXF do projeto entra direto, e o nesting feito no CypNest chega pelos arquivos LXDS e NRP, que o comando lê e grava rápido. A regulagem de corte fica guardada por material e espessura, e dá para ajustar com a máquina cortando. Na chapa grossa, a perfuração é feita em etapas, para o furo inicial não espirrar metal no bico; nos cantos vivos, o comando tem estratégia própria para a entrada do corte. E entre uma peça e outra o cabeçote pula em arco (LeapFrog), em vez de subir, andar e descer — é tempo de máquina parada que sai da conta em cada peça.
DXF e CypNest
O desenho entra como está, e o nesting chega pronto em LXDS ou NRP.
Regulagem guardada
Por material e espessura, ajustável com a máquina cortando.
Perfuração em etapas
O furo inicial da chapa grossa sem espirrar metal no bico.
LeapFrog
O cabeçote pula em arco entre as peças: menos tempo andando em vazio.
A tela que quem opera fiber já conhece
Na tela, o operador trabalha no Cypcut, o software de corte a laser mais difundido do mercado. O caminho é curto: você importa o DXF do projeto, o programa encaixa as peças na chapa de 3 x 1,5 m (nesting) para sobrar menos retalho, e o corte sai na ordem que ele calcula. Quem já operou fiber conhece essa tela e não precisa reaprender; quem está começando escolhe o material e a espessura na lista e sai cortando.
A regulagem de corte fica guardada por material e espessura — gás, pressão, velocidade, potência e foco. É essa tabela que comanda o foco automático do cabeçote e as válvulas de gás AVENTICS: quando o programa passa do aço carbono para o inox, a máquina troca tudo sozinha. E é pelo Cypcut que o suporte da Etools entra na máquina a distância para ver o que está acontecendo, antes de mandar um técnico.
DXF direto
O desenho do projeto entra como está: sem redesenhar, sem converter.
Nesting
As peças encaixadas na chapa inteira: sobra menos retalho por lote.
Regulagem pronta
Gás, pressão, velocidade, potência e foco guardados por material e espessura.
Suporte a distância
A Etools acessa o comando pela internet e resolve boa parte dos chamados sem visita.
O gás e a pressão vêm do programa, não do manômetro
O gás que sopra pelo bico é metade do corte: o oxigênio ajuda a queimar o aço carbono, o nitrogênio protege a borda do inox e do alumínio, e o ar comprimido serve para a chapa fina onde o acabamento não é crítico. Na EF 3015NP são duas linhas de gás independentes — uma de nitrogênio ou ar, outra de oxigênio —, com válvulas de controle e reguladores proporcionais AVENTICS: a válvula proporcional abre o tanto que o comando pede, em vez de só abrir e fechar.
O tipo de gás e a pressão ficam no programa de corte, junto com a velocidade e a potência. Quando o programa muda de material, a máquina troca o gás e ajusta a pressão sozinha, sem ninguém ir até o cilindro regular o manômetro. E a pressão que está saindo no bico aparece no painel em tempo real: se o cilindro está acabando ou a linha caiu, o operador vê na tela antes de a borda sair ruim.
Duas linhas independentes
N₂ ou ar numa, O₂ na outra, cada uma com pressão e vazão próprias.
Gás pelo programa
O material muda e o gás e a pressão acompanham, sem regular na mão.
Pressão na tela
A pressão real no bico, em tempo real, no painel de operação.
Válvulas AVENTICS
Válvulas de controle e proporcionais de uso industrial, comandadas por sinal elétrico.
A chapa rola até o lugar, em vez de ser arrastada
Na mesa aberta, quem posiciona a chapa é o operador: a talha ou a empilhadeira deixa a chapa sobre a mesa, e o acerto final é no braço. Numa mesa comum, a chapa de 3 x 1,5 m é arrastada até encostar no lugar — pesa, trava e risca a face de baixo. Na EF 3015NP a mesa tem esferas de transferência — esferas embutidas que giram em qualquer direção —, e a chapa rola sobre elas para a frente, para o lado ou em diagonal.
Na prática: menos esforço para levar a chapa ao ponto de corte, menos risco de riscar o inox e o alumínio que vão aparentes na peça pronta, e menos máquina parada entre uma chapa e outra. É o que mais conta na carga manual ou semiautomática, onde a chapa entra e sai pela mão do operador.
Rola em qualquer direção
A chapa vai para a frente, para o lado e em diagonal até o ponto de corte.
Sem riscar a chapa
Menos atrito na face de baixo: o inox e o alumínio aparentes saem sem marca de arraste.
Carga mais rápida
Posicionar a chapa leva menos tempo e menos força: a máquina volta a cortar antes.
Feita para a carga manual
Para a fábrica que carrega a chapa na mão ou com talha, de forma manual ou semiautomática.
Itens de Série
Conheça os componentes e tecnologias que já vêm de fábrica na sua Etools.

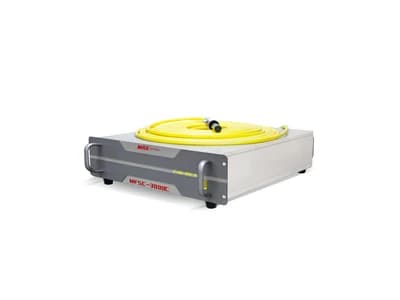

Fonte laser fiber MAX de 3 kW
Refrigerada a água pelo chiller. Fonte fiber não tem espelho nem tubo para regular ou trocar, como o laser CO2: liga e corta, turno após turno.

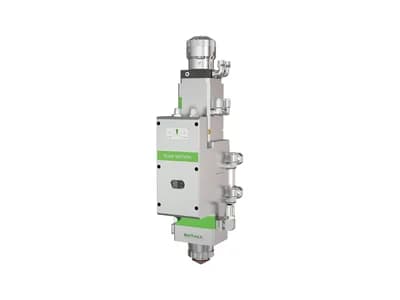

Cabeçote de corte Raytools
Lentes de colimação e de foco com resfriamento próprio, quatro lentes de proteção no caminho do feixe e corpo de peça única, vedado.

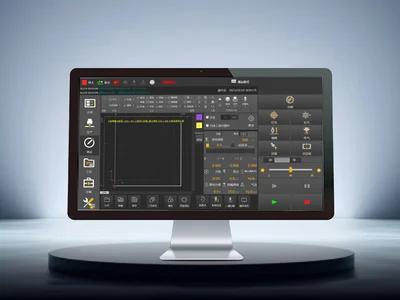

Comando BOCHU por barramento
Um comando só para o movimento, a fonte e os gases. Lê o DXF direto e os arquivos LXDS e NRP do nesting no CypNest.

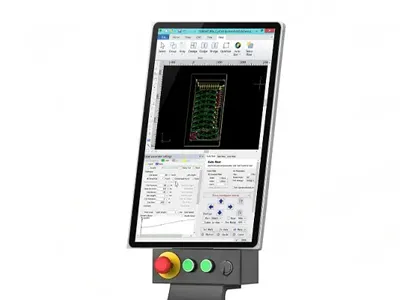

Comando Cypcut (CypNest)
Importa o DXF, encaixa as peças na chapa (nesting) e guarda a regulagem de corte por material e espessura. É a tela que quem já operou fiber conhece.

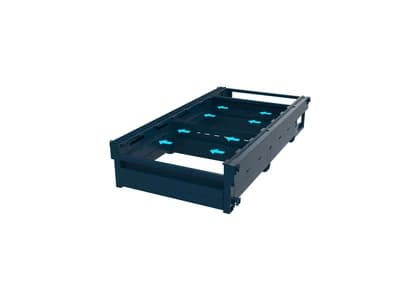

Base soldada com alívio de tensões
Soldada, recozida, envelhecida por vibração e usinada no acabamento: a base não se acomoda com o uso e a máquina não sai de esquadro.

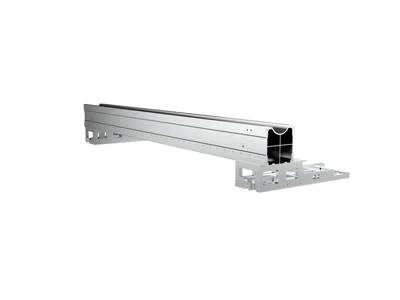

Viga de alumínio
A viga que carrega o cabeçote é de alumínio de alta resistência: leve para arrancar e frear rápido — é o que leva a 120 m/min com 1,2 G — e rígida para não vibrar.

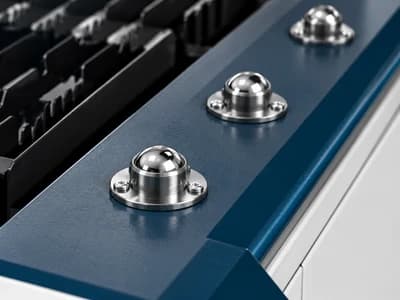

Mesa com esferas de transferência
Esferas embutidas na mesa deixam a chapa rolar para qualquer lado: o operador empurra e posiciona a chapa sem arrastar aço contra aço, com menos esforço e sem riscar. É o que mais ajuda na carga manual ou semiautomática.

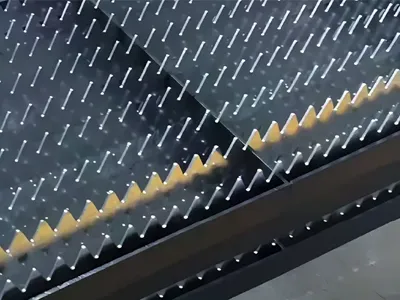

Mesa de 3000 x 1500 mm
Recebe a chapa padrão de 3 x 1,5 m inteira, sem cortar antes para caber, com 100 mm de curso no eixo Z.

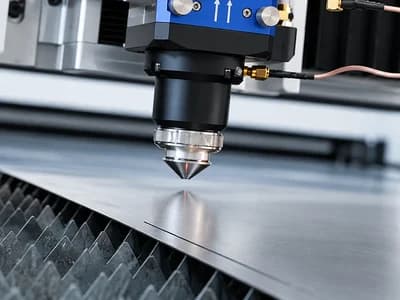

Foco automático
O cabeçote ajusta o foco sozinho conforme o material e a espessura da chapa, sem o operador parar para regular a lente.

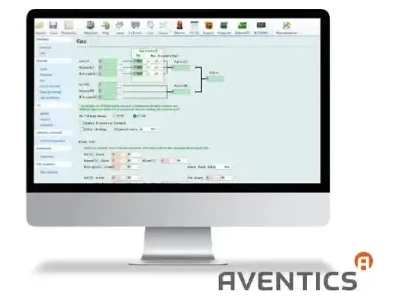

Distribuição automática de gases
Duas linhas independentes, uma de nitrogênio ou ar e outra de oxigênio, com pressão e vazão comandadas pelo programa de corte por válvulas AVENTICS.

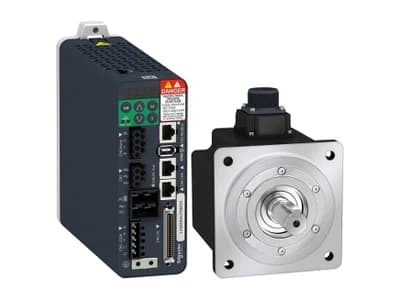

Servomotores Schneider e redutores SHIMPO
Quatro servomotores e três redutores nos eixos: o servo sabe onde está a cada instante e corrige sozinho, sem perder a posição no arranque.

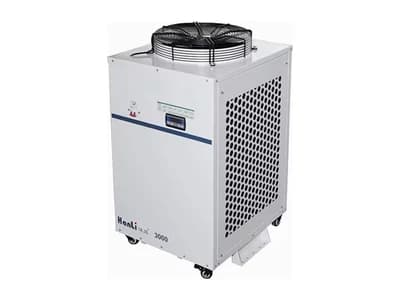

Chiller HANLI
Refrigeração a água da fonte e do cabeçote: a temperatura fica estável e a potência não cai com a máquina quente.
Ficha Técnica
Aqui, você pode visualizar de forma técnica toda a tecnologia embarcada na sua Etools.
| Item | Especificação |
|---|---|
| Modelo | Fiber EF 3015NP |
| Área de trabalho | 3000 x 1500 mm |
| Curso do eixo X | 1530 mm |
| Curso do eixo Y | 3050 mm |
| Curso do eixo Z | 100 mm |
| Potência da fonte | 3 kW (fonte MAX) |
| Cabeçote de corte | Raytools |
| Comando | BOCHU (comunicação por barramento) |
| Precisão de posicionamento | ±0,05 mm |
| Repetibilidade de posicionamento | ±0,02 mm |
| Velocidade máxima | 120 m/min |
| Aceleração máxima | 1,2 G |
| Carga máxima na mesa | 1100 kg |
| Servomotores | Schneider (4) |
| Redutores | SHIMPO (3) |
| Elétrica | Schneider e Xingyu Electron |
| Válvulas de gás | AVENTICS (proporcionais) |
| Refrigeração | Chiller HANLI |
| Grau de proteção da alimentação | IP54 |
| Peso | 2619 kg |
| Dimensões da máquina | 4482 x 2760 x 1960 mm |
| Alimentação elétrica | 380 V trifásico / 50 Hz |
O que significa cada item
Os termos desta ficha, explicados um a um no glossário técnico.
O que a Fiber EF 3015NP corta, e a que velocidade
Velocidade de corte em metros por minuto, por material, espessura e gás. O oxigênio ajuda a queimar o aço carbono mais grosso; o nitrogênio ou o ar deixam a borda limpa, sem oxidar.
Aço carbono
Chapa inteira até
16 mm
Amostra até 20 mm
Velocidade de corte da Fiber EF 3015NP em aço carbono, por espessura e gás Espessura m/min Gás 1 mm 30–40 N₂ ou ar 2 mm 15–20 N₂ ou ar 3 mm 3,5–4,5 N₂ ou ar 4 mm 3,0–3,5 N₂ ou ar 6 mm 2,5–3,5 O₂ 8 mm 1,8–2,3 O₂ 10 mm 1,4–1,8 O₂ 12 mm 1,0–1,4 O₂ 14 mm 0,8–1,0 O₂ 16 mm 0,7–1,1 O₂ 20 mmamostra: só corte de amostra, não de chapa inteira 0,5–0,7 O₂ Aço inox
Chapa inteira até
8 mm
Amostra até 12 mm
Velocidade de corte da Fiber EF 3015NP em aço inox, por espessura e gás Espessura m/min Gás 1 mm 30–45 N₂ ou ar 2 mm 20–25 N₂ ou ar 3 mm 8,0–10 N₂ ou ar 4 mm 5,0–6,0 N₂ ou ar 5 mm 3,0–3,6 N₂ ou ar 6 mm 2,0–3,0 N₂ ou ar 8 mm 1,0–1,5 N₂ ou ar 10 mmamostra: só corte de amostra, não de chapa inteira 0,5–1,0 N₂ ou ar 12 mmamostra: só corte de amostra, não de chapa inteira 0,4–0,6 N₂ ou ar Alumínio
Chapa inteira até
6 mm
Amostra até 8 mm
Velocidade de corte da Fiber EF 3015NP em alumínio, por espessura e gás Espessura m/min Gás 1 mm 30–35 N₂ ou ar 2 mm 14–20 N₂ ou ar 3 mm 8,0–10 N₂ ou ar 4 mm 5,0–6,5 N₂ ou ar 5 mm 2,5–3,5 N₂ ou ar 6 mm 1,2–1,5 N₂ ou ar 8 mmamostra: só corte de amostra, não de chapa inteira 0,7–1,3 N₂ ou ar Latão
Chapa inteira até
5 mm
Amostra até 6 mm
Velocidade de corte da Fiber EF 3015NP em latão, por espessura e gás Espessura m/min Gás 1 mm 25–30 N₂ ou ar 2 mm 12–17 N₂ ou ar 3 mm 5,0–6,0 N₂ ou ar 5 mm 1,8–2,5 N₂ ou ar 6 mmamostra: só corte de amostra, não de chapa inteira 0,8–1,0 N₂ ou ar
Velocidades de referência da fonte de 3 kW: variam com a chapa, o bico, o foco e a pressão do gás. As linhas marcadas como amostra o fabricante indica só para corte de amostra, não de chapa inteira em produção.
Aplicações e materiais
Para a metalúrgica, a serralheria e a fábrica de equipamento em inox que cortam chapa todo dia e querem velocidade na mesa aberta.
Serralheria e metalúrgica
Chapa de aço carbono e inox cortada no dia, no formato do pedido, com o furo de fixação no mesmo passe.
Equipamento em inox
Tampos, gabinetes e peças de cozinha industrial cortados com nitrogênio, borda limpa direto para a dobra e a solda.
Letras caixa e sinalização
Letras em inox, alumínio e latão com borda limpa, que vão para a solda e para a pintura sem esmerilhar.
Peças de máquina e caldeiraria
Flanges, suportes e chapas de fixação com o furo no lugar certo, dentro de ±0,05 mm, prontos para a montagem.
Chapa perfurada e decorativa
Painéis com centenas de furos, onde 1,2 G de aceleração encurta o tempo entre um furo e o outro.
Galpão com espaço contado
Mesa aberta de 4,5 x 2,8 m de chão e 2619 kg: entra onde a máquina fechada, de 5 toneladas, não caberia.
Materiais compatíveis
- Aço carbono
- Aço inox
- Alumínio
- Latão
