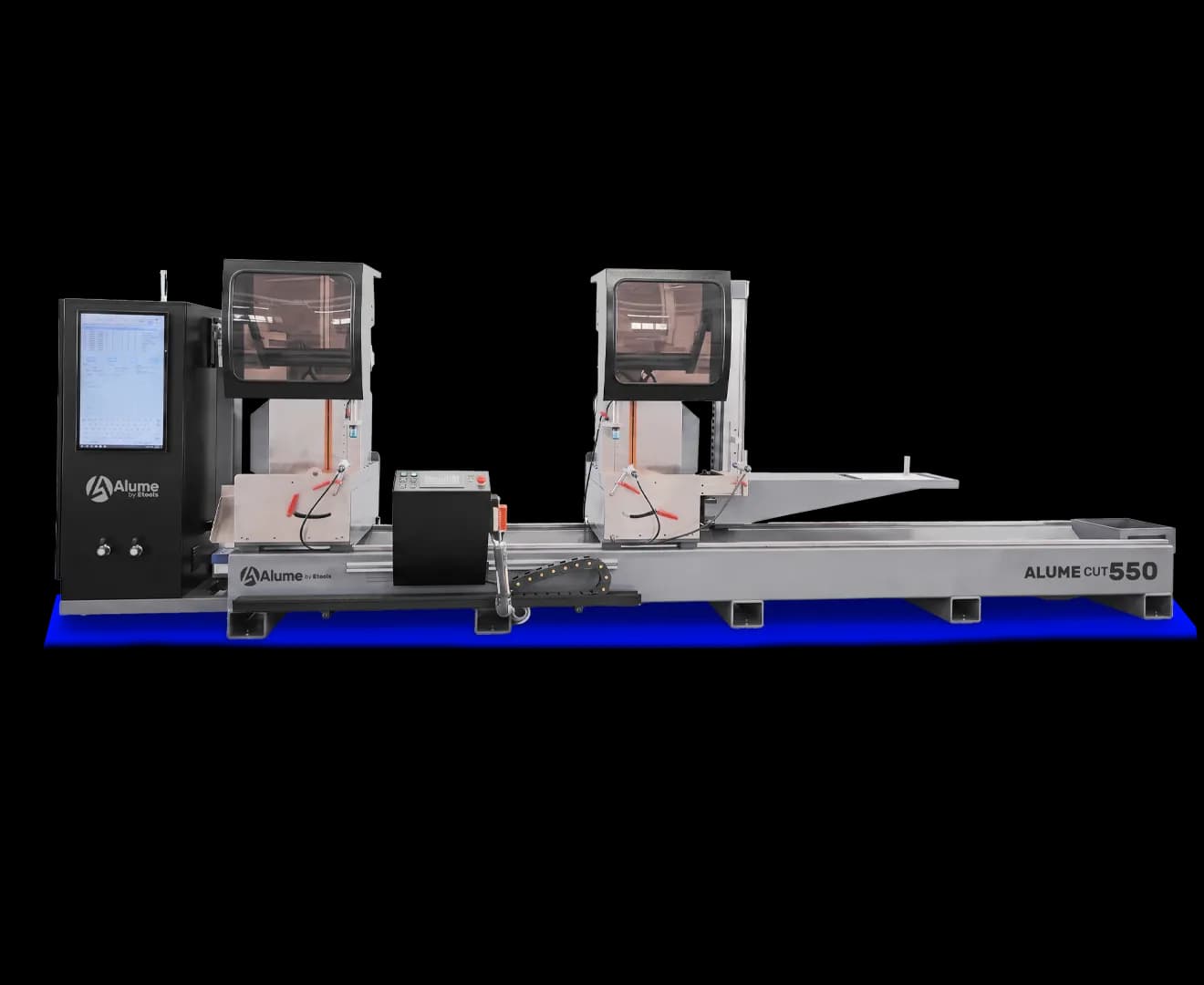

Alume Cut 550
A Alume Cut 550 é o centro de corte de tubos e perfis de alumínio da linha Alume, feito para quem corta em série. Ela faz os dois ângulos que a esquadria de quadro pede — 45° e 90° — em barras de 390 a 4200 mm, com superfície uniforme e sem rebarba, e entrega o lote inteiro pronto para a montagem.
Em produção seriada, a medida que se repete é o que define o custo da peça. Não é a barra que sai errada e é descartada: é a que sai quase certa, vai para a bancada e cobra dez minutos de ajuste de um montador. Multiplique por quarenta janelas e você tem um dia de trabalho gasto em correção que ninguém orçou.

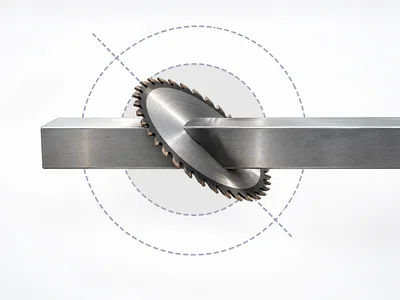

O 45° é onde a precisão da máquina fica mais visível, porque o desvio se acumula nas quatro junções do quadro. Aqui o erro angular fica dentro de 4 minutos de arco — um quinze avos de grau —, e é por isso que o desvio somado das quatro junções continua invisível a olho nu. O quadro fecha sem fresta, sem lixa e sem ajuste de montador.

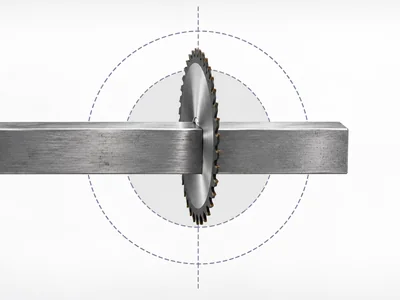

O 90° é o corte mais frequente da produção, e por isso o que mais penaliza qualquer imprecisão: face fora de esquadro estraga o encaixe, desalinha a estrutura e muda a distribuição de esforço nas fixações. Com repetibilidade de ±0,20 mm no comprimento, de 390 a 4200 mm, as peças que deveriam ser idênticas saem idênticas — não importa o tamanho da série.
A face sai com planeza de 0,10 mm e rugosidade Ra 12,5 µm: lisa, sem rebarba e pronta para a etapa seguinte. Isso elimina a bancada de acabamento entre o corte e a montagem, que em muita fábrica ocupa um operador em tempo integral sem aparecer em lugar nenhum do custo.

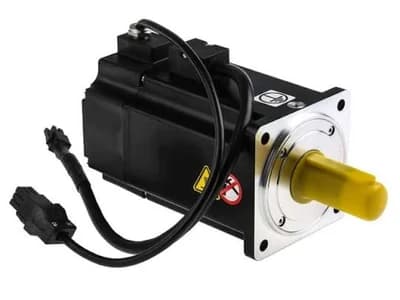

A serra é de Φ550 mm com 120 dentes — daí o nome —, movida por um motor de 5,9 kW em 380 V, dimensionado para corte contínuo sem queda de rotação: o acabamento da última barra do turno é o mesmo da primeira. Tudo isso sobre um conjunto rígido de 6 metros, que é o que segura a precisão em barra longa.
A tampa frontal fecha a área de trabalho antes de a serra ser acionada, e a vedação completa mantém o cavaco dentro da máquina. A fixação é bilateral: o perfil é travado em dois pontos e não se mexe durante o ciclo — perfil solto vibra, e vibração deixa marca na face e tira o esquadro justamente no fim do corte.
Com 180 mm de largura e 305 mm de altura de corte, ela vai do perfil de janela e porta ao montante de fachada e ao perfil estrutural de seção maior.
Alume Cut 550: o corte é a primeira etapa da esquadria e a que mais compromete o resto. Feito certo, tudo depois dele fica mais fácil.
O erro que nasce no corte não fica no corte
O corte é a primeira etapa da esquadria, e o erro que nasce aqui não fica aqui: ele viaja para a usinagem, chega na solda e desemboca na bancada de montagem, onde alguém vai gastar tempo corrigindo. Por isso a serra é normalmente a primeira máquina que uma fábrica de esquadria automatiza.
No 45°, o desvio se acumula. Você olha a peça solta e ela parece certa; mas o quadro tem quatro junções, e cada uma soma o desvio das duas peças que se encontram ali. O que era imperceptível vira fresta no canto — e fresta o montador disfarça com ajuste, com silicone ou com força. Aqui o erro angular fica dentro de 4 minutos de arco, um quinze avos de grau: mesmo somado nas quatro junções, o desvio continua invisível a olho nu.
No 90°, o problema é a frequência: é o corte que mais se repete no dia. Face fora de esquadro compromete o encaixe, desalinha a estrutura e muda a distribuição de esforço nas fixações. E gera o efeito que mais atrapalha na prática — peças que deveriam ser idênticas saindo com comprimentos diferentes, o que só aparece quando o quadro não fecha. A repetibilidade de ±0,20 mm vale de 390 a 4200 mm, então a série grande sai tão uniforme quanto a pequena.
Erro angular de 4′
Um quinze avos de grau: o canto fecha sozinho, sem silicone.
±0,20 mm de repetibilidade
De 390 a 4200 mm, a peça 1 e a peça 100 no mesmo comprimento.
Face lisa e plana
Planeza de 0,10 mm e Ra 12,5 µm: direto para a montagem, sem lima.
Serra Φ550 com 120 dentes
Motor de 5,9 kW: a última barra do turno sai como a primeira.
Ângulo de 45°
Alume Cut 550: Repetido igual em todo o lote; o canto fecha sozinho.
Serra manual ou de bancada: Depende do batente e do operador; o desvio soma nas quatro junções.
Comprimento das peças
Alume Cut 550: Peças iguais saem iguais, da primeira à última.
Serra manual ou de bancada: Variação peça a peça que só aparece na montagem.
Acabamento
Alume Cut 550: Superfície uniforme, sem rebarba: vai direto para a montagem.
Serra manual ou de bancada: Rebarba e a bancada de lima e lixa entre o corte e a montagem.
Cavaco
Alume Cut 550: Contido dentro da máquina pela vedação.
Serra manual ou de bancada: Espalhado pelo piso do posto de trabalho.
Onde o custo aparece
Alume Cut 550: No corte, resolvido.
Serra manual ou de bancada: Na montagem, como hora de ajuste que ninguém orçou.
| Critério | Alume Cut 550 | Serra manual ou de bancada |
|---|---|---|
| Ângulo de 45° | Repetido igual em todo o lote; o canto fecha sozinho. | Depende do batente e do operador; o desvio soma nas quatro junções. |
| Comprimento das peças | Peças iguais saem iguais, da primeira à última. | Variação peça a peça que só aparece na montagem. |
| Acabamento | Superfície uniforme, sem rebarba: vai direto para a montagem. | Rebarba e a bancada de lima e lixa entre o corte e a montagem. |
| Cavaco | Contido dentro da máquina pela vedação. | Espalhado pelo piso do posto de trabalho. |
| Onde o custo aparece | No corte, resolvido. | Na montagem, como hora de ajuste que ninguém orçou. |
Do perfil leve de janela ao montante de fachada
Corte de até 180 mm de largura e 305 mm de altura, em barras de 390 a 4200 mm. Na prática, isso cobre quase todo o espectro da esquadria de alumínio: da travessa curta ao montante longo de fachada, do perfil leve de janela ao perfil estrutural de seção maior. Uma máquina só atende o catálogo inteiro da fábrica, em vez de resolver as tipologias comuns e deixar as grandes para a serra manual.

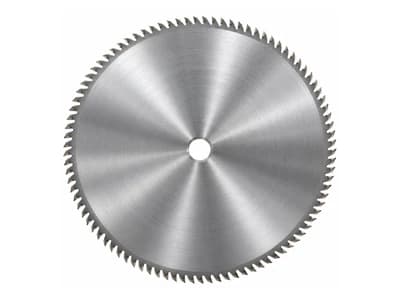

A serra é de Φ550 × 4,4 mm com furo de Φ30 e 120 dentes, movida por um motor de 5,9 kW em 380 V. Essa potência não é para cortar mais rápido: é para não perder rotação no meio do corte. Serra que perde giro deixa marca na face, e é isso que faz o acabamento piorar conforme o turno avança — aqui a última barra sai como a primeira.
Tudo isso apoiado num conjunto rígido de 6 metros. Em barra longa, a rigidez do barramento é o que segura a medida: estrutura que flexiona entrega uma peça no começo do dia e outra no fim, com o mesmo programa.
Até 180 x 305 mm
Do perfil de janela ao montante de fachada e ao estrutural.
De 390 a 4200 mm
A travessa curta e a barra longa na mesma máquina.
5,9 kW sem perder giro
Corte contínuo sem queda de rotação e sem marca na face.
Conjunto rígido de 6 m
Rigidez é o que segura a medida em barra longa.
A tampa fecha antes de cortar, e o perfil não se mexe

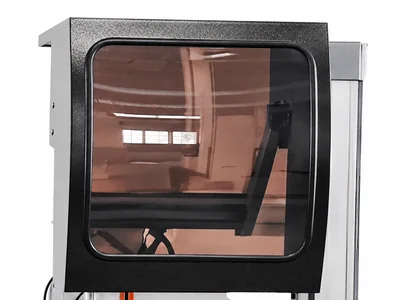

A tampa frontal fecha completamente a área de trabalho antes de a serra ser acionada — a máquina não corta com a área aberta. E a vedação é completa, o que muda uma coisa que raramente entra no folheto: o cavaco fica dentro da máquina. O posto de trabalho termina o turno limpo, sem resíduo espalhado pelo piso, e some o risco de escorregão e o tempo de varrição.

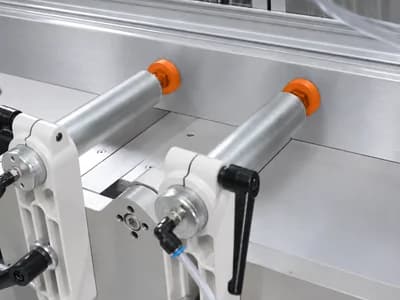

A fixação bilateral trava o perfil em dois pontos e o mantém preso durante todo o ciclo. Aqui a segurança e a precisão andam juntas: o perfil que se mexe sob o esforço do disco vibra, e a vibração deixa marca na face e tira o esquadro justamente no fim do corte, quando a peça já está quase separada e com menos apoio. Segurar bem é o que faz o corte sair limpo.
Fecha antes de cortar
A serra só é acionada com a área de trabalho fechada.
Cavaco contido
Vedação completa: o resíduo não vai para o piso da fábrica.
Preso em dois pontos
O perfil não se mexe durante o ciclo inteiro.
Sem vibração
Peça firme é face sem marca e esquadro mantido até o fim do corte.

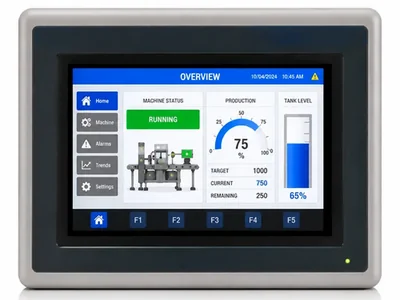

Itens de Série
Conheça os componentes e tecnologias que já vêm de fábrica na sua Etools.
Ficha Técnica
Aqui, você pode visualizar de forma técnica toda a tecnologia embarcada na sua Etools.
| Item | Especificação |
|---|---|
| Modelo | Alume Cut 550 |
| Tensão | 380 V — 50 Hz |
| Potência | 5,9 kW |
| Pressão de ar | 0,5–0,8 MPa (5–8 bar) |
| Consumo de ar | 200 L/min |
| Especificação da serra | Φ550 × 4,4 × Φ30 mm — 120 dentes |
| Comprimento de corte | 390 mm a 4200 mm |
| Largura de corte | Máx. 180 mm |
| Altura de corte | Máx. 305 mm |
| Ângulos de corte | 45° e 90° |
| Erro de repetibilidade (comprimento) | ±0,20 mm |
| Erro angular de corte | 4' (quatro minutos de arco, ou 1/15 de grau) |
| Planeza da superfície | 0,10 mm |
| Rugosidade da superfície | Ra 12,5 µm |
| Dimensões | 6000 × 1870 × 1900 mm |
| Fixação do perfil | Bilateral: trava a peça em dois pontos durante todo o ciclo |
| Proteção | Tampa frontal que fecha a área de trabalho antes do acionamento da serra, com vedação completa |
| Contenção de cavaco | Os cavacos ficam no interior da máquina, fora do alcance do operador e do piso da fábrica |
| Materiais | Alumínio, PVC e perfis compostos |
Aplicações e materiais
Para a fábrica de esquadrias que corta em série — janela, porta, fachada, tubo e perfil de PVC.
Quadro de janela e porta
Os quatro cortes a 45° do quadro saindo iguais, para o canto fechar sem fresta e sem ajuste na bancada.
Montante e travessa de fachada
Corte a 90° com esquadro exato, para o painel encaixar e o esforço se distribuir certo nas fixações.
Produção seriada
Quarenta janelas do mesmo modelo com todas as barras no mesmo comprimento, sem variação peça a peça.
Tubo e perfil de serralheria
Corte de tubo e perfil de alumínio com a mesma precisão do quadro de esquadria.
Esquadria de PVC e perfil composto
O mesmo corte em perfil de PVC e composto, com o parâmetro certo para cada material.
Alimentar a usinagem
A barra sai cortada na medida e entra na Alume Pro 8X para receber furo, dreno e fechadura.
Materiais compatíveis
- Alumínio
- PVC
- Perfis compostos
Do perfil cortado ao perfil pronto: Alume Pro 8X
A barra sai da Cut 550 na medida e no ângulo do projeto e entra na Alume Pro 8X, que faz o furo de fixação, o rasgo de dreno, o recorte de fechadura e o encaixe de topo — três faces do perfil com a peça presa uma vez só. Depois, a solda a laser fecha os cantos. É a linha Alume cobrindo a esquadria do perfil bruto à montagem.
A Alume Cut 550 também é procurada como
- Serra de corte para perfil de alumínio
- Máquina de corte 45 graus alumínio
- Centro de corte para esquadria de alumínio
- Serra para tubo e perfil de alumínio
- Máquina para fabricar janela de alumínio
- Serra de corte automática para alumínio
- Máquina de corte para fachada de alumínio
- Serra Φ550 para alumínio
- Equipamento para serralheria de alumínio
- Serra de corte alumínio 4200 mm
Softwares compatíveis
Integração perfeita com as principais plataformas do mercado para otimizar seu fluxo de trabalho.
Um grande portfólio
de empresas que são
referências em qualidadeUm grande portfólio
de empresas referências
em qualidade
Marcenaria, comunicação visual, esquadria, indústria de estofados, movelaria, modelação: são empresas de portes e ramos bem diferentes que produzem todo dia com máquina Etools. O que elas têm em comum é o que a gente entrega junto com o equipamento — instalação, treinamento do operador e peça de reposição no Brasil.
Compare com outras linhas e veja o segmento
Indicada para
Perguntas frequentes sobre a Alume Cut 550
Respostas diretas para as dúvidas mais comuns de quem está avaliando esta máquina. Não encontrou o que procura? .
45° e 90°, que são os dois ângulos da esquadria de quadro: o 45° fecha os cantos da janela e da porta, e o 90° é o corte reto do montante, da travessa e do tubo. O erro angular fica dentro de 4 minutos de arco em ambos, que é o que faz o quadro fechar sem fresta.
