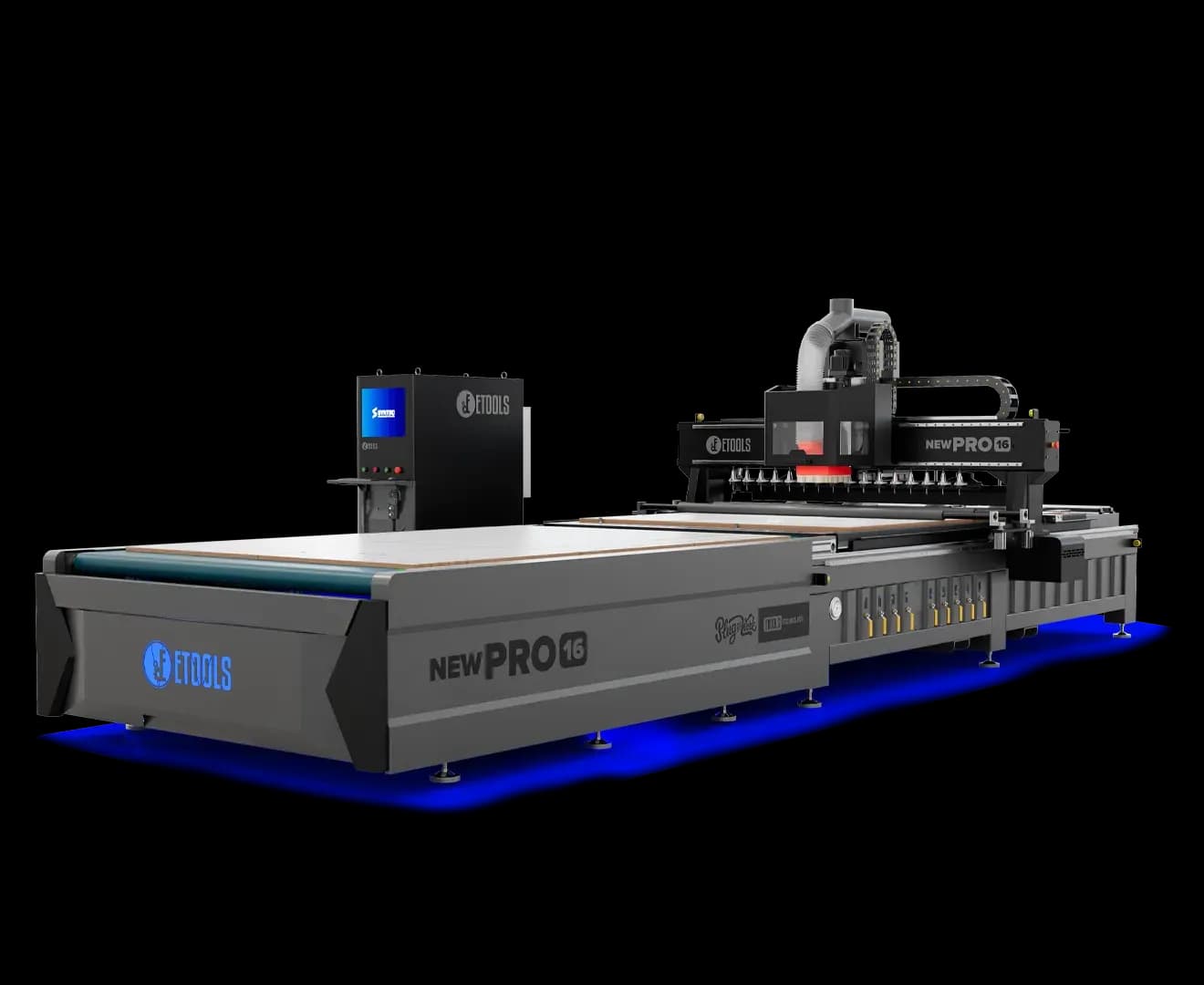

New Pro 16 U
A New Pro 16 U é o centro de usinagem profissional da Etools para produção seriada de móveis: magazine de 16 ferramentas no pórtico, spindle de 9 kW com cone ISO30 a 24.000 RPM, comando Syntec e 90 m/min de deslocamento, sobre uma mesa de 1840 x 2750 x 80 mm que recebe a chapa inteira de MDF.
O U é da esteira de descarga: o empurrador leva as peças prontas para a esteira, que as tira da máquina enquanto a chapa seguinte já está entrando. Descarregar deixa de custar tempo de máquina — e o operador para de trabalhar no ritmo do ciclo, correndo para limpar a mesa antes que o próximo programa comece. O carregamento continua com ele, e a máquina sai preparada para receber o lift depois.
O magazine de 16 posições viaja no próprio pórtico, ao lado do spindle. A troca acontece onde o cabeçote está, sem atravessar a mesa até um magazine fixo — e com 16 ferramentas carregadas, o programa inteiro da chapa cabe de uma vez: fresas de corte e acabamento em vários diâmetros, brocas de dobradiça e de dispositivo de montagem, fresa de canal, de puxador cava e de gravação.
Os servo motores Leadshine de 1500 W levam o pórtico a 90 m/min de deslocamento, o maior da linha de chapa, e 30 m/min de trabalho. Deslocamento é quando a ferramenta anda fora do material, indo de uma operação até a próxima — a máquina está em movimento sem cortar nada, e isso ocupa boa parte do ciclo. Guias lineares de 30 mm no eixo Y e 25 mm nos X e Z sustentam essa velocidade com precisão de 0,1 mm.
O spindle é de 9 kW (12 cv) com cone ISO30, pinça ER32 e 24.000 RPM, e a mesa de 1840 x 2750 x 80 mm recebe a chapa inteira de MDF sem corte prévio. Os 9 grupos de vácuo têm válvula própria: você liga só a área onde a peça está, em vez de puxar vácuo na mesa inteira — é o que segura a peça pequena que já soltou do corte e costuma sair voando. A bomba é Becker, alemã, com sucção que não cede no fim do expediente.
A segurança é NR12, com cortina de luz e botoeira de emergência em todos os modelos. E o painel elétrico tem resfriamento próprio: é o que evita a parada por drive superaquecido no meio do turno, justamente no dia quente em que a produção está apertada.

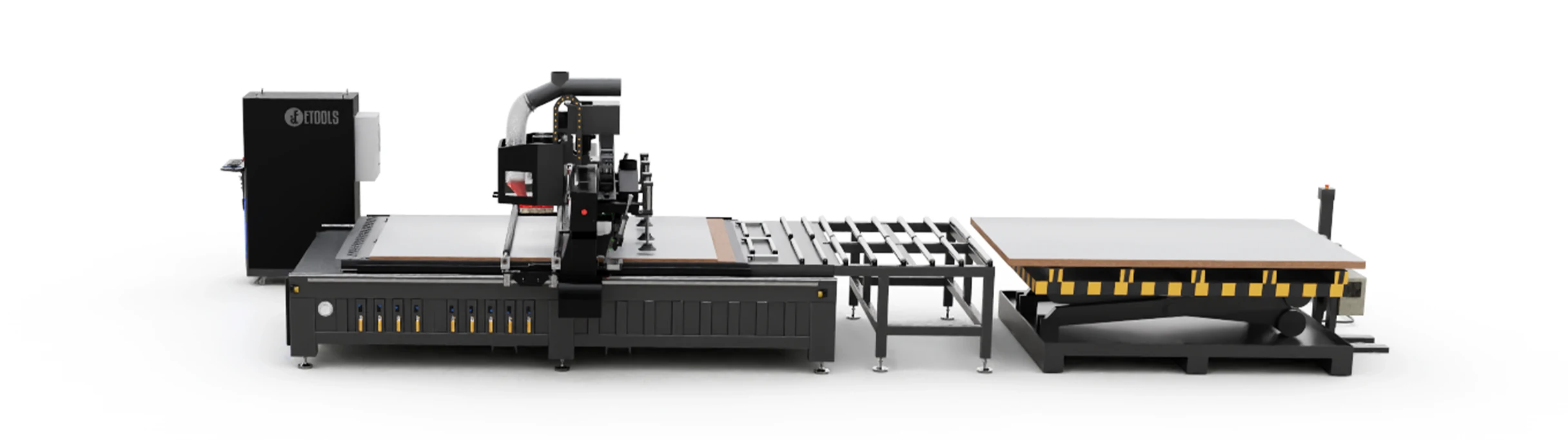

New Pro 16 U: as peças saem pela esteira enquanto a próxima chapa já entra.
A troca acontece onde o cabeçote está
O magazine viaja junto com o cabeçote, ao lado do spindle. Num ATC fixo, o magazine fica parado numa das pontas da mesa e, a cada troca, o cabeçote atravessa a mesa até lá, solta a ferramenta, pega a próxima e volta ao ponto de corte. Aqui ele não sai do lugar.
Com 16 posições, o programa inteiro da chapa cabe carregado: fresas de corte e acabamento em vários diâmetros, brocas de dobradiça e de dispositivo de montagem, fresa de canal, de puxador cava e de gravação. Toda troca manual que você evita é também um recadastro de ferramenta a menos — e é no recadastro feito com pressa, no meio do turno, que sai a peça com profundidade errada.
16 ferramentas carregadas
O programa da chapa inteira cabe sem troca manual.
Magazine no pórtico
A troca acontece onde a máquina está, sem atravessar a mesa.
Sem recadastro na pressa
Menos chance da profundidade errada que só aparece na peça.
Cone ISO30 e ER32
Spindle de 9 kW a 24.000 RPM, do corte pesado à fresa de detalhe.

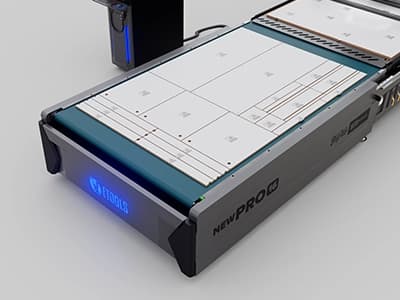

Quem põe a chapa na mesa e quem tira as peças de lá
O U é da esteira de descarga: o empurrador leva as peças prontas para a esteira, que as tira da máquina enquanto a chapa seguinte já está entrando. Descarregar deixa de custar tempo de máquina — e o operador para de trabalhar no ritmo do ciclo, correndo para limpar a mesa antes que o próximo programa comece. O carregamento continua com ele, e a máquina sai preparada para receber o lift depois.
É por aqui que as quatro versões da New Pro 16 se separam — e só por aqui. A máquina, o magazine de 16, os 90 m/min, a mesa de 9 setores e a bomba Becker são idênticos nas quatro. A conta a fazer é quantas chapas por dia você passa: em turno cheio, o minuto que o operador gasta carregando e limpando a mesa a cada ciclo vira hora no fim da semana.
Automação desta versão
Esteira de descarga automática · empurrador automático · pré-disposição para lift
A máquina é a mesma
16 ferramentas, 90 m/min e bomba Becker nas quatro versões.
Plug & work
As versões sem lift ou esteira já saem preparadas para recebê-los.
Menos ritmo de ciclo
O operador para de correr contra o próximo programa.
Cortina de luz e um painel que não superaquece
Todos os modelos saem com cortina de luz e botoeira de emergência conforme a NR12. A cortina para a máquina quando alguém entra na área de trabalho: é proteção que funciona sem depender de o operador lembrar de nada, que é como proteção de verdade tem que ser.
E tem o item que ninguém procura no folheto mas que decide o turno: o painel elétrico tem resfriamento próprio. Drive que superaquece derruba a máquina no meio do programa — sempre no dia quente, sempre quando a produção está apertada. Junto com a lubrificação automática, que é a rotina que mais se esquece quando o turno aperta, é o que mantém a máquina rodando em vez de parada esperando alguém.
NR12 de série
Cortina de luz e botoeira de emergência em todos os modelos.
Painel resfriado
Sem parada por drive superaquecido no meio do programa.
Lubrificação automática
A rotina que mais se esquece deixa de depender de alguém.
Schneider e Omron
Elétrica e sensores que se acham no Brasil, sem esperar importação.
Itens de Série
Conheça os componentes e tecnologias que já vêm de fábrica na sua Etools.

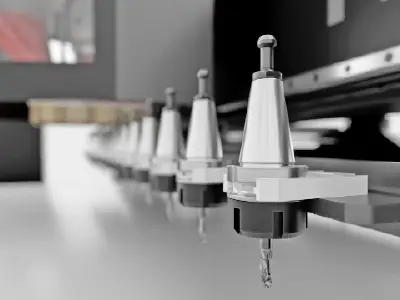

Magazine de 16 ferramentas no pórtico
Dezesseis ferramentas montadas ao mesmo tempo, num magazine que viaja junto com o cabeçote. A troca acontece onde a máquina está, sem atravessar a mesa até um magazine parado na ponta — e num programa com dezenas de trocas por chapa, os segundos de cada uma viram minutos por turno.

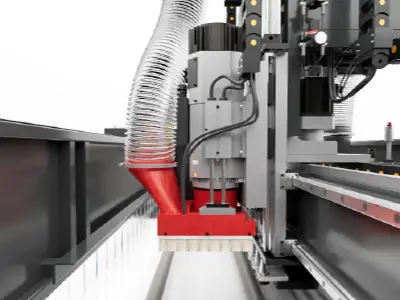

Spindle de 9 kW com cone ISO30
Nove kW (12 cv) a 24.000 RPM, com pinça ER32. Potência para encarar a chapa inteira o dia todo sem forçar, e rotação para a fresa fina de detalhe deixar o acabamento limpo.
90 m/min de deslocamento
Deslocamento é quando a ferramenta anda fora do material, indo de uma operação até a próxima: a máquina está em movimento sem cortar nada. Numa chapa de móvel planejado, cheia de peças pequenas, esse vaivém ocupa boa parte do ciclo — e é por isso que os 90 m/min, o maior da linha de chapa, aparecem no fim do turno.

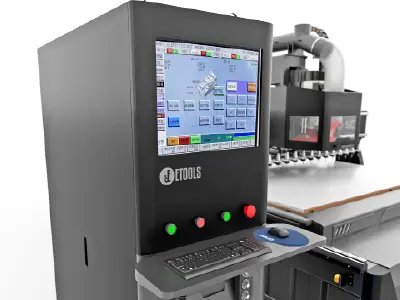

Comando Syntec
O mesmo comando das outras routers CNC da Etools: quem já operou uma reconhece a tela. Lê o código G gerado pelo software que a sua marcenaria já usa, sem licença extra.

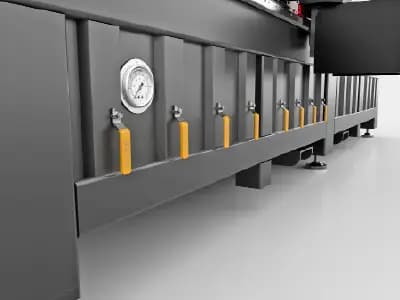

Mesa em 9 setores de vácuo
Nove grupos com válvula própria: você liga só a área onde a peça está, em vez de puxar vácuo na mesa inteira. É o que segura a peça pequena que já soltou do corte e costuma sair voando. Para o que o vácuo não segura, a mesa tem fixação em Slot-T.

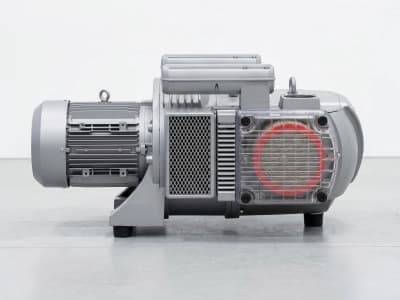

Bomba de vácuo Becker
Bomba alemã, com sucção que não cede: a peça fica presa com a mesma força na primeira chapa da manhã e na última da tarde. Não é a bomba perdendo fôlego no fim do expediente que vai soltar a peça no meio do corte.
Segurança NR12 com cortina de luz
Cortina de luz e botoeira de emergência conforme a NR12. A cortina para a máquina se alguém entra na área de trabalho — proteção que não depende de o operador lembrar de nada.

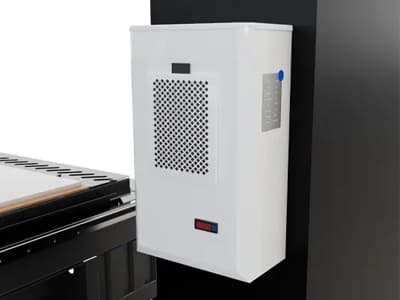

Resfriamento do painel elétrico
O painel tem resfriamento próprio, e é ele que evita a parada por drive superaquecido no meio do turno — justamente no dia quente em que a produção está apertada e ninguém pode perder uma hora.

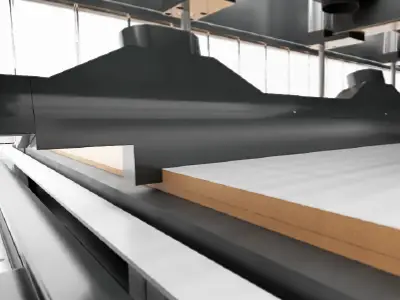

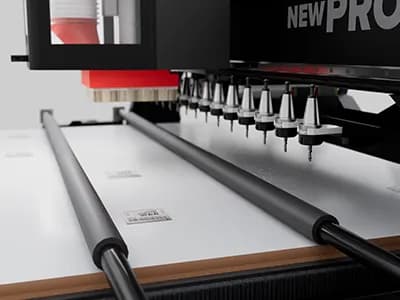

Empurrador de chapa e rolos pressores
O empurrador tira o lote da mesa no fim do programa, e os rolos pressores mantêm a chapa encostada enquanto a ferramenta trabalha. Chapa que levanta é peça fora de medida e fresa que sofre.

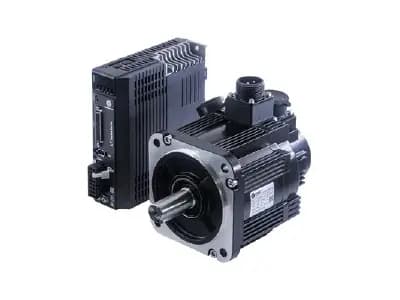

Servo motores Leadshine de 1500 W
Os motores são servo, não de passo. O servo sabe onde está a cada instante e corrige sozinho se forçar; o de passo não sabe, e quando perde a posição você só descobre com a peça errada na mão. É o que sustenta os 90 m/min sem abrir mão dos 0,1 mm.
Guias lineares de 30 mm no eixo Y
Trinta milímetros no Y e 25 nos eixos X e Z, com cremalheira helicoidal e redutor planetário. O Y é o eixo que carrega o pórtico inteiro: guia mais robusta ali é o que segura a precisão quando a máquina acelera.

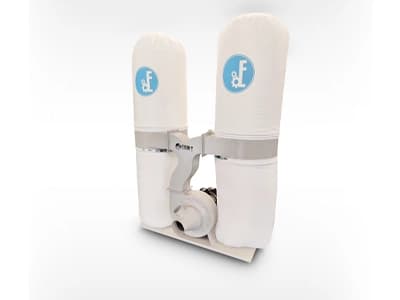

Coletor de pó de 5,5 kW
Coletor com saco duplo. Pó de MDF é fino e vai longe: aspirar na fonte mantém o ar do galpão respirável, a máquina limpa e o operador longe do particulado.

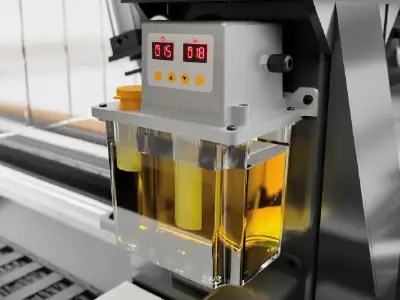

Lubrificação automática
A máquina se lubrifica sozinha, no intervalo programado. Elimina a rotina manual que é sempre a primeira a ser esquecida quando o turno aperta — e é justamente o esquecimento que come guia e fuso.
Componentes Schneider e Omron
Elétrica Schneider (francesa) e sensores de fim de curso Omron (japoneses). São peças que qualquer eletricista industrial conhece e que se acham no Brasil: quando algo falha, você não fica parado esperando uma peça vir de fora.
Ficha Técnica
Aqui, você pode visualizar de forma técnica toda a tecnologia embarcada na sua Etools.
| Item | Especificação |
|---|---|
| Modelo | Centro de usinagem NEW PRO 16 U |
| Comando CNC | Syntec |
| Motor Spindle | 9kW (12 cv) ER32 cone ISO30 24.000 RPM |
| Sistema de troca automática de ferramentas | ATC 16 no pórtico |
| Estrutura | Máquina toda em aço de 8 e 25 mm, com a estrutura usinada em centro CNC de portal — é o que garante o esquadro e a planeza da mesa |
| Mesa de trabalho | Mesa setorizada em 9 grupos de vácuo, acionados através de válvulas. Acompanha sistema de fixação em Slot-T. |
| Área de trabalho | 1840 x 2750 x 80 mm |
| Servo motor e servo drivers | 1500 W (Leadshine) |

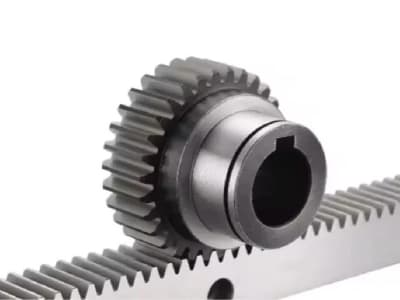

| Estrutura eixo X, Y | Cremalheira Helicoidal |
| Estrutura eixo Z | Fuso de Esfera |
| Guias lineares dos eixos X e Z | 25mm (CSK) |
| Guias lineares do eixo Y | 30mm (CSK) |

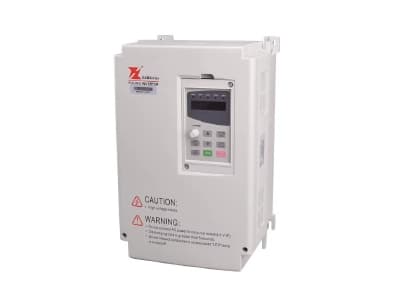

| Inversor | 11kw (Fuling) |
| Precisão de trabalho | 0,1 mm |
| Velocidade de trabalho (G1) | 30 m/min |
| Deslocamento (G0) | 90 m/min |
| Sistema de lubrificação | Automática |
| Descarregamento de chapas | "Sim, automático através de uma esteira" |
| Sistema de resfriamento | Atua protegendo componentes eletrônicos sensíveis contra o superaquecimento. |
| Empurrador de chapa | Automática |
| Pré disposição plug&work | Sim - Pré disposição para instalação de um lift carregador |
| Rolo pressores | Sim |
| Componentes elétricos | Schneider (Francês) |
| Sensor fim de curso | Omron (Japonês) |

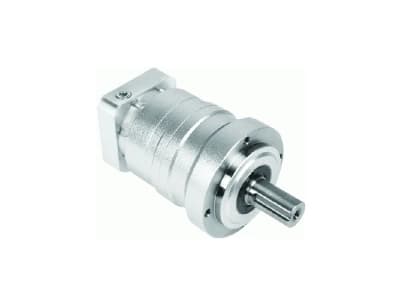

| Sistema de tracionamento | Redutor Planetário |
| Bomba de vácuo | Bomba de vácuo Becker (alemã) |
| Coletor de pó | Coletor de pó com saco duplo de 5,5KW |
| NR12 | Equipamento equipado com sistema de cortina de luz e botoeira de emergência conforme norma NR12. |
Aplicações e materiais
Para a fábrica de móveis planejados que produz em série — chapa inteira de MDF, programa cheio e turno que não pode parar.
Nesting de móvel planejado
Chapa inteira de MDF cortada e furada numa fixação só, com as 16 ferramentas do programa carregadas.
Portas e frentes de gaveta
Almofadada, canaletada, ripada e com puxador cava, usinadas em sequência sem troca manual de fresa.
Furação de dobradiça e montagem
Furo de caneco, dispositivo de montagem e cavilha no mesmo programa do corte.
Produção seriada
Programa com centenas de operações rodando com 0,1 mm de precisão do primeiro ao último ciclo do turno.
Peças pequenas separadas do corte
Os 9 setores de vácuo seguram a peça que já soltou da chapa, sem ela sair do lugar.
Acrílico, PVC e ACM
Além do painel de madeira, o acabamento limpo em plásticos técnicos e compósitos.
Materiais compatíveis
- MDF
- MDP
- Compensado
- Madeira maciça
- OSB
- Aglomerado
- Painéis laminados/melamínicos
- Fórmica/laminado HPL
- Acrílico
- PVC expandido
- ACM
Qual modelo é o seu?
As quatro são a mesma máquina, com os mesmos 90 m/min e as mesmas 16 ferramentas. O que muda é quem põe a chapa na mesa e quem tira as peças de lá.

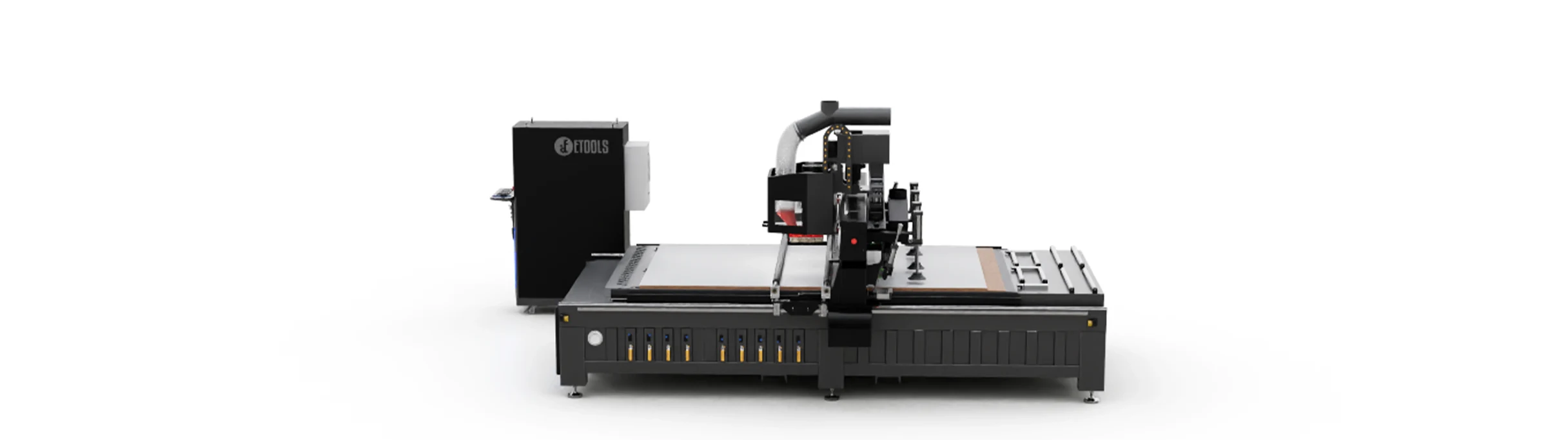

New Pro 16 ATC
O operador carrega e recolhe; a máquina já vem pronta para receber lift e esteira
- Carregamento da chapa
- OperadorPré-disposição plug & work para o lift
- Descarga das peças
- Empurrador + operadorPré-disposição para a esteira
- Etiquetadora
- —
- Indicada para
- Quem quer os 16 ferramentas e os 90 m/min agora, e a automação depois
New Pro 16 L
O lift coloca a chapa na mesa; o operador só recolhe as peças
- Carregamento da chapa
- Lift carregadorA máquina se serve da pilha ao lado
- Descarga das peças
- Empurrador + operadorPré-disposição para a esteira
- Etiquetadora
- —
- Indicada para
- Quem sente o peso do carregamento: chapa inteira a duas pessoas, várias vezes por turno

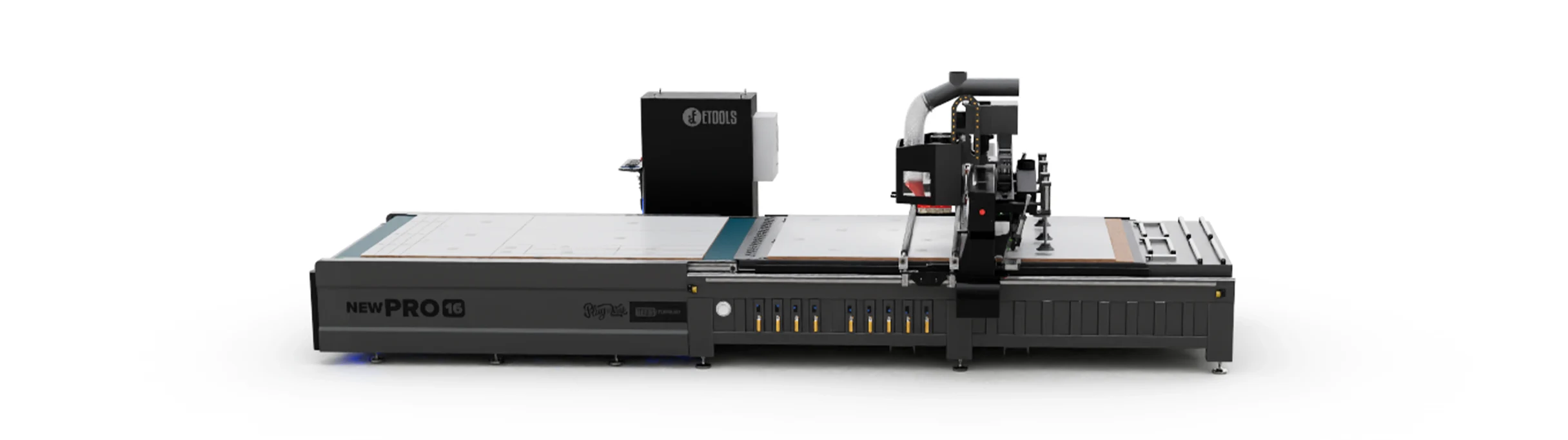

New Pro 16 U
As peças saem pela esteira enquanto a próxima chapa já entra
- Carregamento da chapa
- OperadorPré-disposição plug & work para o lift
- Descarga das peças
- EsteiraSai em paralelo à usinagem da chapa seguinte
- Etiquetadora
- —
- Indicada para
- Quem perde tempo limpando a mesa entre um programa e o próximo
Modelo que estamos visualizando

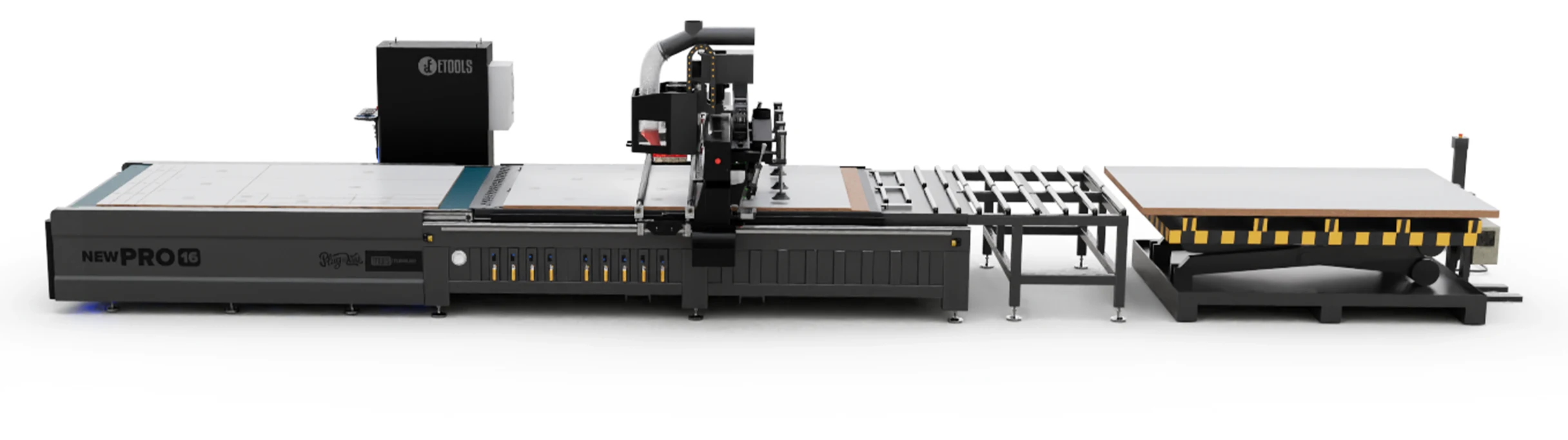

New Pro 16 UL
Carrega, usina, etiqueta e descarrega sozinha: a célula completa
- Carregamento da chapa
- Lift carregadorA máquina se serve da pilha ao lado
- Descarga das peças
- EsteiraSai em paralelo à usinagem da chapa seguinte
- Etiquetadora
- No pórticoEtiqueta de 100 x 100 mm em cada peça
- Indicada para
- Produção seriada de móvel planejado, com uma pessoa acompanhando mais de uma máquina
| Critério | New Pro 16 ATCO operador carrega e recolhe; a máquina já vem pronta para receber lift e esteira | New Pro 16 LO lift coloca a chapa na mesa; o operador só recolhe as peças | New Pro 16 UAs peças saem pela esteira enquanto a próxima chapa já entra | New Pro 16 ULCarrega, usina, etiqueta e descarrega sozinha: a célula completa |
|---|---|---|---|---|
| Carregamento da chapa | OperadorPré-disposição plug & work para o lift | Lift carregadorA máquina se serve da pilha ao lado | OperadorPré-disposição plug & work para o lift | Lift carregadorA máquina se serve da pilha ao lado |
| Descarga das peças | Empurrador + operadorPré-disposição para a esteira | Empurrador + operadorPré-disposição para a esteira | EsteiraSai em paralelo à usinagem da chapa seguinte | EsteiraSai em paralelo à usinagem da chapa seguinte |
| Etiquetadora | — | — | — | No pórticoEtiqueta de 100 x 100 mm em cada peça |
| Indicada para | Quem quer os 16 ferramentas e os 90 m/min agora, e a automação depois | Quem sente o peso do carregamento: chapa inteira a duas pessoas, várias vezes por turno | Quem perde tempo limpando a mesa entre um programa e o próximo | Produção seriada de móvel planejado, com uma pessoa acompanhando mais de uma máquina |
| Ver detalhes → | Ver detalhes → | Modelo que estamos visualizando | Ver detalhes → |
Nos quatro modelos: magazine de 16 ferramentas no pórtico, spindle de 9 kW (12 cv) com cone ISO30 e pinça ER32 a 24.000 RPM, comando Syntec, servo motores Leadshine de 1500 W com 90 m/min de deslocamento e 30 m/min de trabalho, área de 1840 x 2750 x 80 mm, mesa em 9 setores de vácuo com bomba Becker alemã e fixação em Slot-T, guias lineares de 30 mm no eixo Y e 25 mm nos eixos X e Z, cremalheira helicoidal com redutor planetário, precisão de 0,1 mm, empurrador de chapa, rolos pressores, lubrificação automática, resfriamento do painel elétrico, coletor de pó de 5,5 kW, componentes Schneider e Omron e segurança NR12 com cortina de luz. A escolha é só pela automação de carga e descarga — a máquina é a mesma.
A New Pro 16 U também é procurada como
- CNC com esteira de descarga
- Descarga automática de peças
- Centro de usinagem CNC para marcenaria
- Router CNC com troca automática de ferramentas
- CNC para móveis planejados
- Centro de usinagem para chapa inteira de MDF
- CNC com mesa de vácuo setorizada
- Router CNC com comando Syntec
- CNC com segurança NR12
- Centro de usinagem para produção seriada
Softwares compatíveis
Integração perfeita com as principais plataformas do mercado para otimizar seu fluxo de trabalho.
Um grande portfólio
de empresas que são
referências em qualidadeUm grande portfólio
de empresas referências
em qualidade
Marcenaria, comunicação visual, esquadria, indústria de estofados, movelaria, modelação: são empresas de portes e ramos bem diferentes que produzem todo dia com máquina Etools. O que elas têm em comum é o que a gente entrega junto com o equipamento — instalação, treinamento do operador e peça de reposição no Brasil.
Compare com outras linhas e veja o segmento
Indicada para
Perguntas frequentes sobre a New Pro 16 U
Respostas diretas para as dúvidas mais comuns de quem está avaliando esta máquina. Não encontrou o que procura? .
Porque descarregar, sem ela, acontece com a máquina parada. O programa termina, e a mesa precisa ser limpa antes de a próxima chapa entrar — é o operador correndo contra o ciclo. Com a esteira, o empurrador manda as peças para fora e a chapa seguinte já entra: a descarga passa a acontecer em paralelo à usinagem, e não no lugar dela. Num turno com dezenas de chapas, esses minutos por ciclo viram horas.
