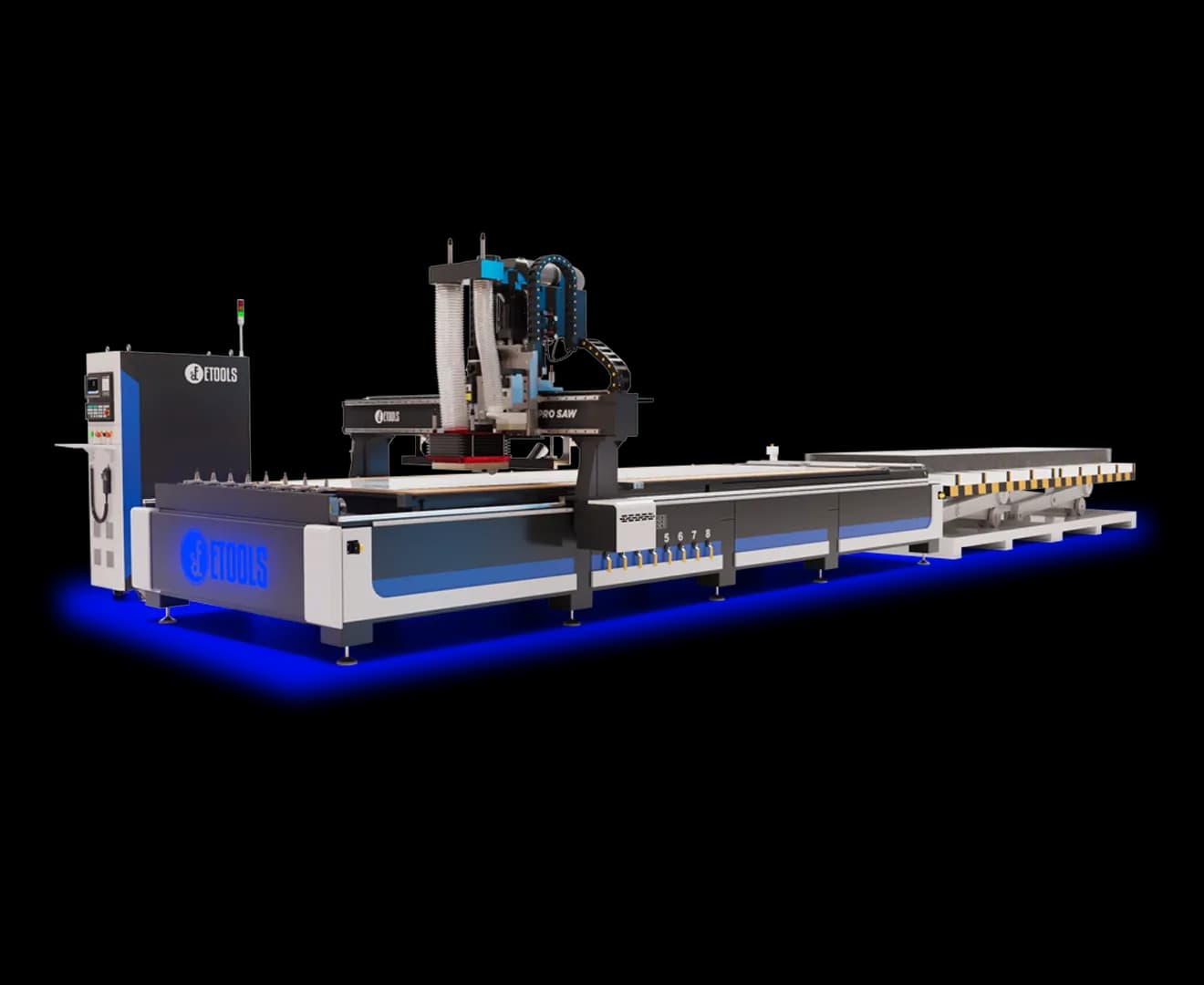

Pro SAW S
A Pro SAW S é a Pro SAW com lift carregador de chapas: o centro de usinagem da Etools para chapa de ACM, com mesa de 1600 x 5100 mm, dois spindles, magazine de 8 ferramentas e agregado de serra. A chapa de 5 metros entra pelo lift e sai cortada, vincada e furada, pronta para dobrar na bancada.
O lift é para quem corta ACM o turno inteiro. Chapa de 5 m carregada à mão pede duas pessoas, entorta e marca a face; com o lift, o carregamento sai das costas da equipe e a máquina para menos entre uma chapa e a próxima.
O SAW do nome é a serra. O corte reto longo vai com disco; o recorte, o furo e o vinco ficam com as fresas — no mesmo programa e na mesma fixação, sem levar a chapa para uma esquadrejadeira antes.
São dois spindles: o principal, de 9 kW (12 cv) e 24.000 RPM, com cone ISO30 e troca automática no magazine de 8 posições, e um segundo de 4,5 kW (6 cv), com a ferramenta sempre montada. O magazine é linear, fixo na frente da máquina, e a troca é automática: ninguém para o programa para trocar fresa na mão.
A mesa é dividida em 8 grupos de vácuo com válvula própria, tem Slot-T para grampo e esquadro pneumático para a chapa entrar sempre no mesmo canto. No fim do programa, o empurrador leva as peças para a ponta da mesa. O probe mede cada fresa depois da troca — e é isso que mantém o vinco do ACM na profundidade certa.
Servo motores Leadshine de 1500 W, cremalheira helicoidal em X e Y e fuso de esferas no Z: 40 m/min de trabalho, 60 m/min de deslocamento e precisão de 0,1 mm. Comando Syntec 60 WE, que lê G Code.
Pro SAW S: a chapa de ACM de 5 metros entra pelo lift e sai cortada, vincada e furada numa máquina só, com instalação, treinamento e assistência técnica no Brasil.
Galeria de fotos
A máquina por dentro e em operação: o acabamento, os detalhes de construção e o que ela faz na peça.
O corte reto vai com disco, o resto com fresa
O SAW do nome é a serra. Além das fresas, a máquina trabalha com um agregado de serra — um cabeçote com disco — para o corte reto da chapa de ACM. A linha reta longa vai com o disco; o recorte, o furo e o vinco ficam com as fresas, no mesmo programa.
Sem a serra, a chapa costuma passar duas vezes pela fábrica: o corte reto numa esquadrejadeira ou serra de painel, e a usinagem na CNC. Cada passagem é a chapa de 5 m levantada, levada e alinhada de novo — e é no realinhamento que o painel sai fora do esquadro.
Disco no corte reto
A linha reta longa da chapa é cortada com serra.
Fresa no resto
Recorte, furo e vinco no mesmo programa.
Uma fixação só
A chapa não vai para outra máquina entre o corte e a usinagem.
Um troca ferramenta, o outro fica sempre montado
São dois spindles no mesmo cabeçote. O principal, de 9 kW (12 cv) e 24.000 RPM, com cone ISO30, troca de ferramenta sozinho no magazine. O segundo, de 4,5 kW (6 cv) e 18.000 RPM, fica com a ferramenta montada o tempo todo.
Na prática, a ferramenta que entra em toda chapa pode morar no segundo spindle, e o magazine fica livre para as outras. Menos troca por chapa é menos tempo de máquina parada entre uma operação e a outra.
9 kW com ATC
O spindle principal troca ferramenta sozinho, com cone ISO30.
4,5 kW fixo
Uma ferramenta sempre montada, sem passar pelo magazine.
Pinça ER32 nos dois
As fresas de haste comum servem nos dois spindles.
A chapa de ACM de 5 metros entra inteira

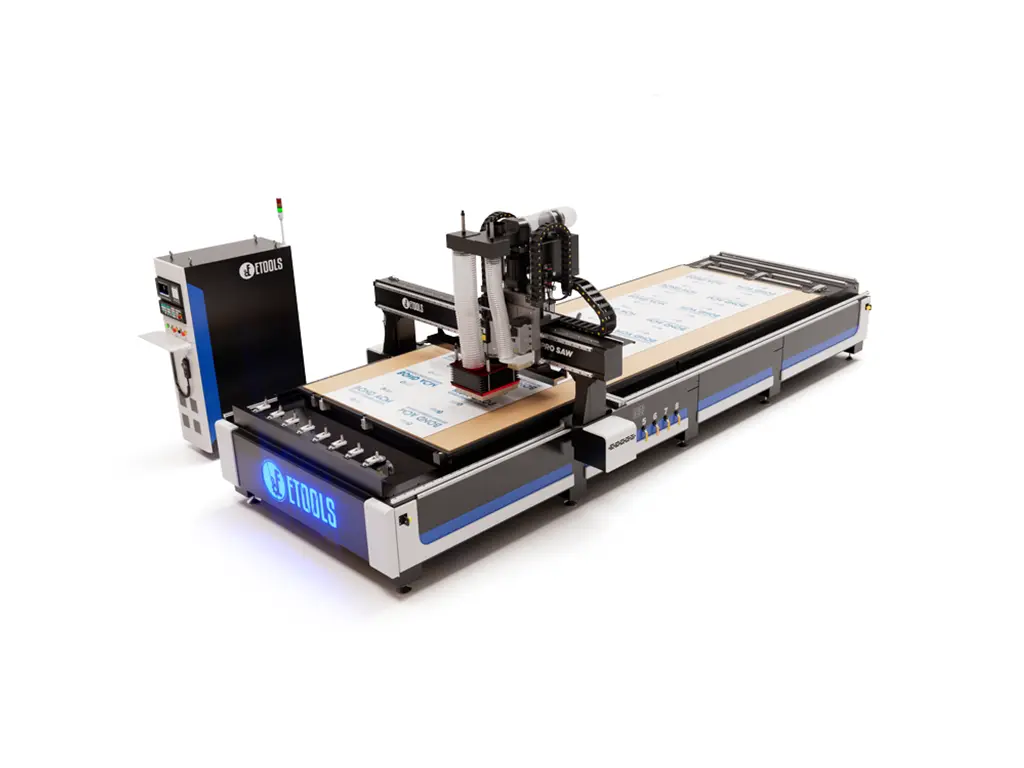

A área de trabalho é de 1600 x 5100 x 300 mm: a chapa de ACM de 5 metros entra inteira, sem ser cortada antes para caber na máquina. O painel de fachada comprido sai de uma peça só, sem emenda.
A mesa é dividida em 8 grupos de vácuo, cada um com a sua válvula: você liga só a área onde a chapa está, em vez de puxar vácuo na mesa inteira. A peça que o vácuo não segura vai presa por grampo no Slot-T. E o esquadro pneumático sobe da mesa para a chapa entrar sempre no mesmo canto, sem trena.
1600 x 5100 mm
A chapa de ACM de 5 m entra inteira.
8 setores de vácuo
Vácuo só onde a chapa está.
Slot-T
Grampo para a peça que o vácuo não segura.
Esquadro pneumático
A chapa encosta no mesmo canto, toda vez.
A chapa de 5 metros chega à mesa sem ninguém levantar
Na Pro SAW S, a pilha de chapas fica no lift, na ponta da mesa, e a chapa chega à mesa de trabalho sem ninguém levantar à mão.
Chapa de ACM de 5 metros carregada à mão pede duas pessoas, entorta no meio e marca a face quando bate no canto da mesa. Uma vez ou outra, a equipe dá conta; o turno inteiro, é gente parada esperando a próxima chapa e risco de lesão nas costas.
Sem levantar chapa
A chapa vai da pilha para a mesa sem passar pela mão da equipe.
Face sem marca
Menos chapa que entorta ou bate no canto durante o carregamento.
Menos espera
A próxima chapa está ao lado da mesa, não do outro lado da fábrica.
Itens de Série
Conheça os componentes e tecnologias que já vêm de fábrica na sua Etools.

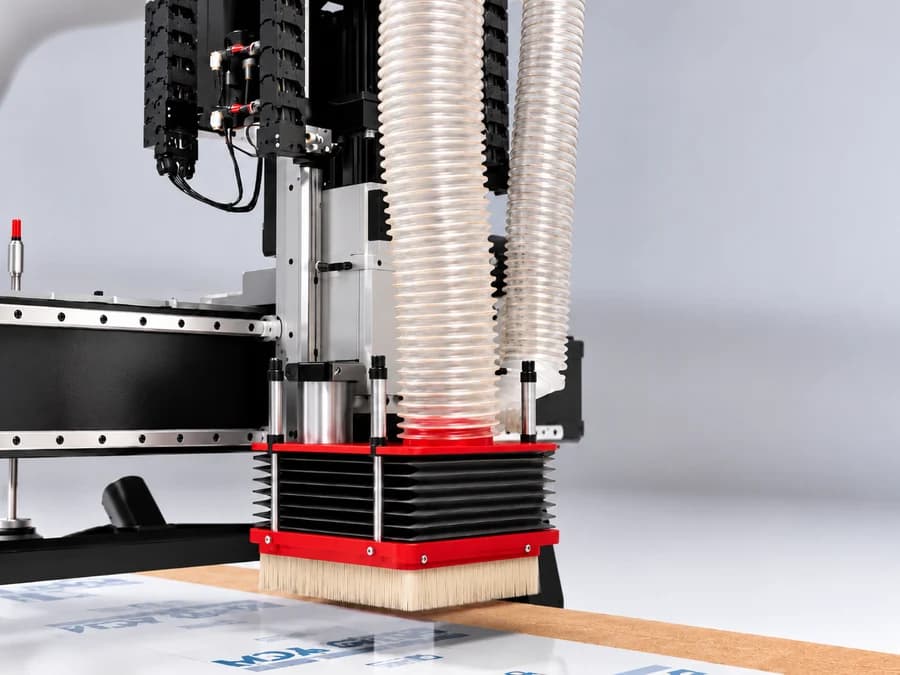

Spindle ATC de 9 kW
O spindle principal tem 9 kW (12 cv), 24.000 RPM, pinça ER32 e cone ISO30, e troca de ferramenta sozinho no magazine. É por ele que passam as fresas de recorte, de vinco e de furo do programa.

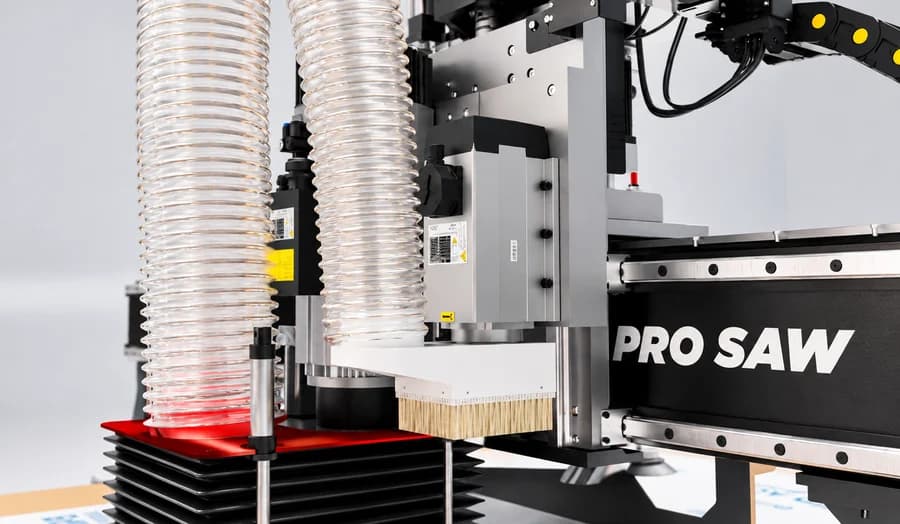

Segundo spindle de 4,5 kW
Um segundo spindle, de 4,5 kW (6 cv), ER32 e 18.000 RPM, com a ferramenta montada nele o tempo todo. A ferramenta que entra em toda chapa pode ficar nele, sem ocupar uma posição do magazine.

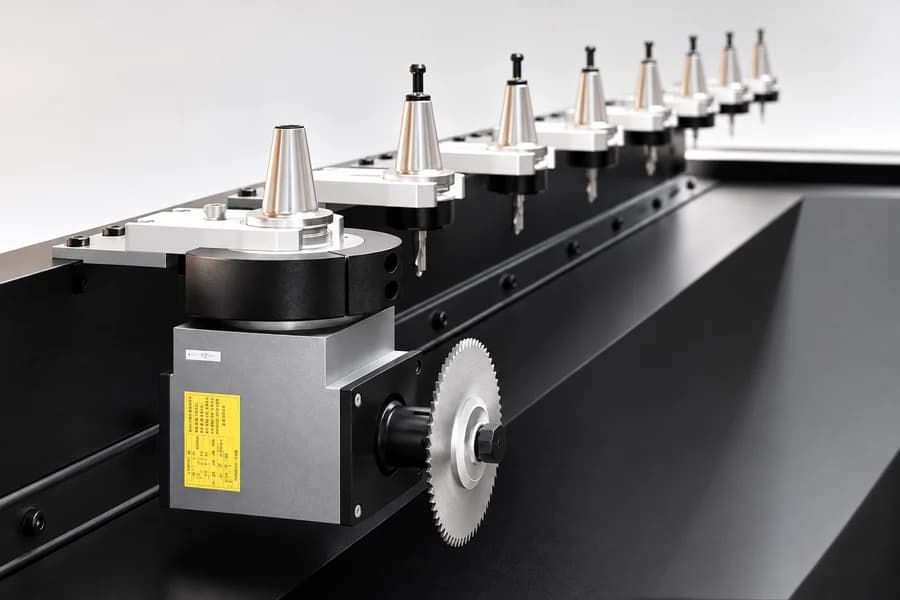

Magazine linear de 8 ferramentas
Oito ferramentas montadas ao mesmo tempo, numa régua fixa na frente da máquina. Quando o programa pede outra fresa, o spindle principal vai até o magazine e troca sozinho — ninguém para a máquina no meio da chapa para trocar ferramenta na mão.

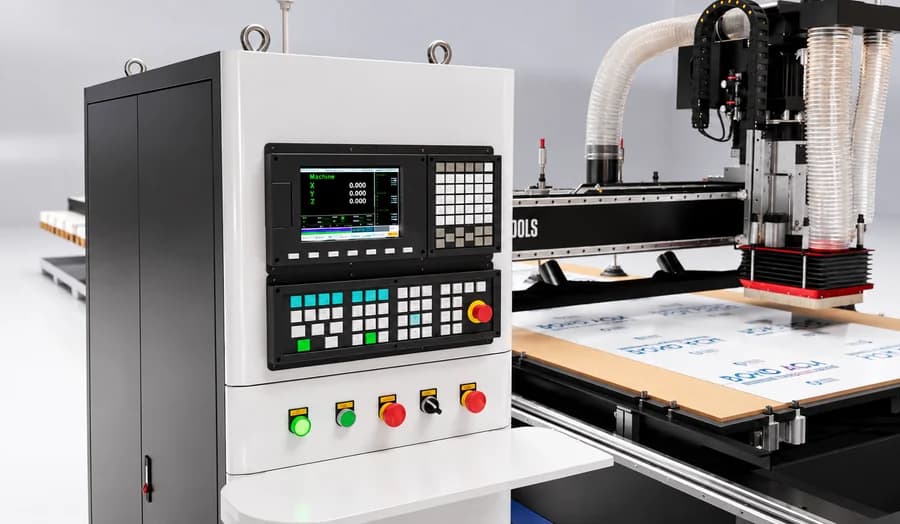

Comando Syntec 60 WE
O comando lê G Code e mostra na tela a posição de cada eixo. É onde o operador carrega o programa, zera a peça e acompanha o corte.

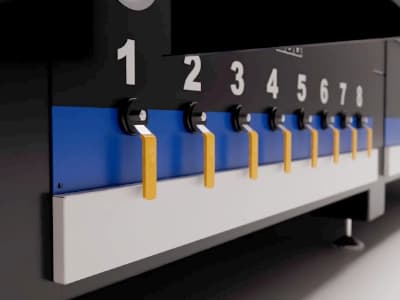

Mesa com 8 setores de vácuo e Slot-T
A mesa é dividida em 8 grupos de vácuo, cada um com a sua válvula: você liga só a área onde a chapa está, em vez de puxar vácuo na mesa inteira. A peça que o vácuo não segura vai presa por grampo no Slot-T.

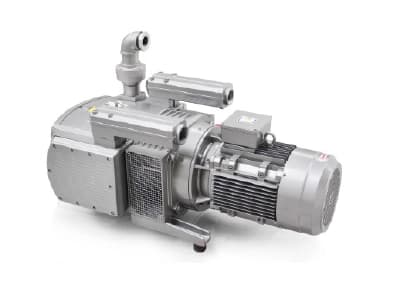

Bomba de vácuo com palhetas de grafite
É a bomba que segura a chapa na mesa durante o corte. Chapa que mexe no meio do programa sai com o recorte fora da medida.

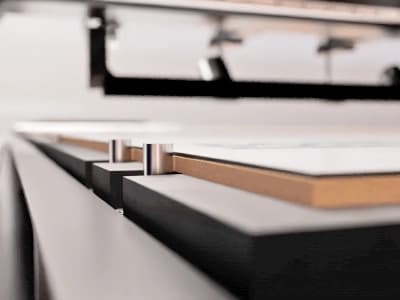

Esquadro pneumático
Os pinos sobem da mesa e você encosta a chapa neles: ela entra sempre no mesmo canto e no esquadro, sem trena.

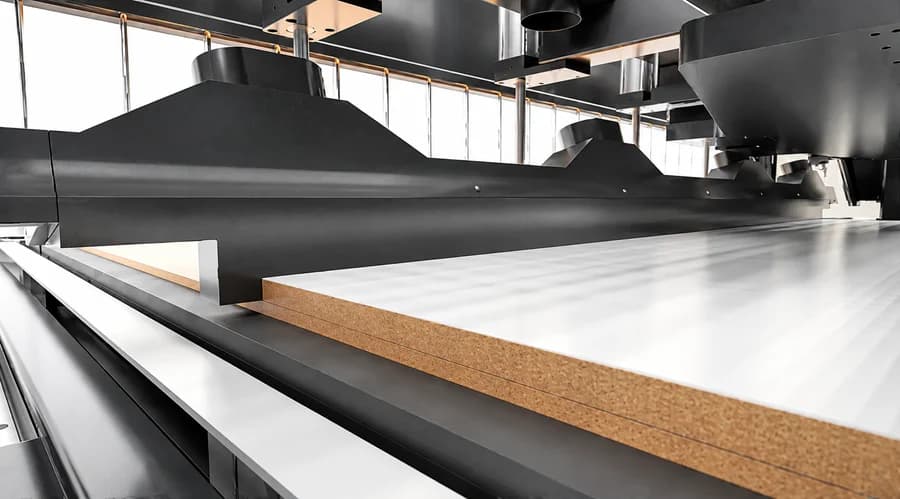

Empurrador de chapa
No fim do programa, o empurrador leva as peças cortadas para a ponta da mesa, todas de uma vez. Ninguém se debruça sobre a mesa de 1,6 m de largura tirando peça por peça.

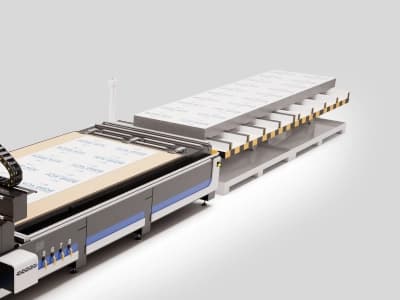

Lift carregador de chapas
A pilha de chapas fica no lift, na ponta da mesa, e a chapa chega à mesa de trabalho sem ninguém levantar à mão. Chapa de ACM de 5 m carregada por duas pessoas entorta e marca a face.

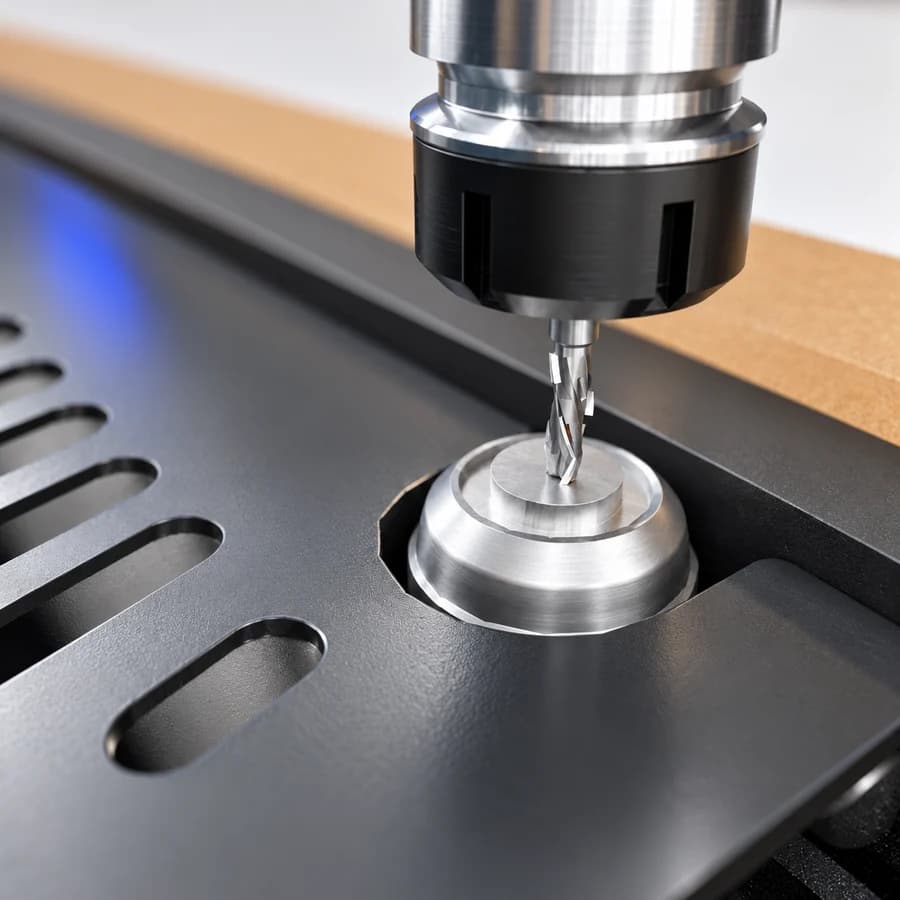

Probe
Probe — o apalpador que mede a ferramenta. A máquina mede cada fresa sozinha depois da troca, e a profundidade do vinco sai certa: no ACM, vinco fundo demais corta a face de alumínio de fora, e raso demais não deixa a chapa dobrar.

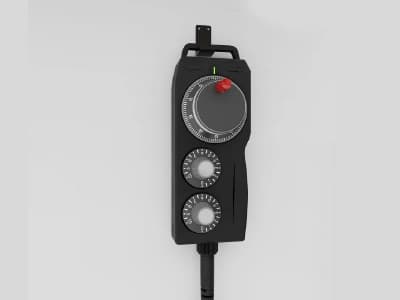

Volante manual (MPG)
O volante move os eixos à mão, em passo fino, para posicionar o cabeçote e zerar a peça sem rodar programa.

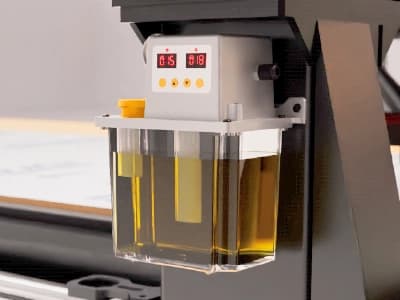

Lubrificação automática
A máquina se lubrifica sozinha: o óleo chega às guias lineares sem depender de alguém lembrar de passar.

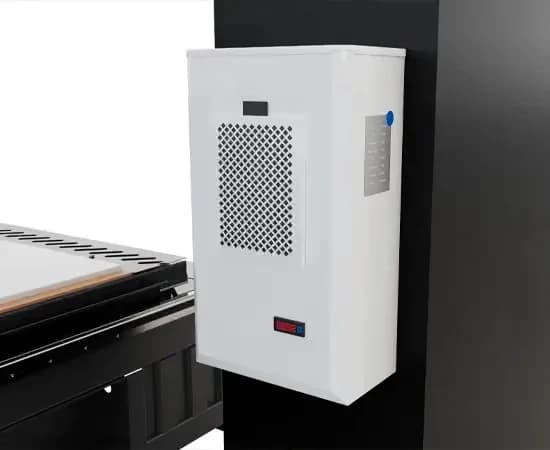

Resfriamento do painel elétrico
Uma unidade de resfriamento mantém frios os drivers e o inversor dentro do painel. Painel quente é máquina parando no meio do turno.

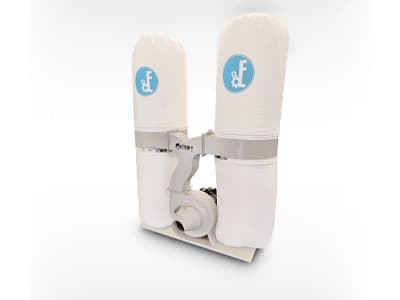

Coletor de pó com saco duplo
Coletor de 5,5 kW com dois sacos, ligado ao cabeçote: puxa o cavaco do corte e deixa a mesa e o ar da fábrica mais limpos.
Ficha Técnica
Aqui, você pode visualizar de forma técnica toda a tecnologia embarcada na sua Etools.
| Item | Especificação |
|---|---|
| Modelo | Centro de usinagem PRO SAW S |
| Comando CNC | Syntec 60 WE |
| Spindle ATC | 9kW (12 cv) ER32 cone ISO30 24.000 RPM ATC |
| Spindle | 4.5kW (6 cv) ER32 18.000 RPM |
| Sistema de troca automática de ferramentas | ATC 8 ferramentas |
| Estrutura | Máquina toda em aço de 8 e 25 mm, com a estrutura usinada em centro CNC de portal — é o que garante o esquadro e a planeza da mesa |
| Mesa de trabalho | Mesa setorizada em 8 grupos de vácuo, acionados através de válvulas. Acompanha sistema de fixação em Slot-T. |
| Área de trabalho | 1600 x 5100 x 300 mm |
| Servo motor e servo drivers | 1500 W (Leadshine) |
| Estrutura eixo X, Y | Cremalheira Helicoidal |
| Estrutura eixo Z | Fuso de Esfera |
| Guias lineares dos eixos X e Y | 25mm (Hiwin) |
| Guias lineares do eixo Z | 30mm (CSK) |
| Inversor | 7,5kw (Fuling) |
| Precisão de trabalho | 0,1 mm |
| Código de comando | G Code |
| Velocidade de trabalho (G1) | 40 m/min |
| Deslocamento (G0) | 60 m/min |
| Sistema de lubrificação | Sim, automática |
| Empurrador de chapa | Automático |
| Carregador de chapas | Lift carregador de chapas |
| Componentes elétricos | Schneider (Francês) |
| Sensor fim de curso | Omron (Japonês) |
| Sistema de tracionamento | Redutor Planetário |
| Bomba de vácuo | Bomba de vácuo com palheta de grafite |
| Coletor de pó | Coletor de pó com saco duplo de 5,5KW |
O que significa cada item
Os termos desta ficha, explicados um a um no glossário técnico.
- Spindle
- Warm-up do spindle
- Balanceamento de ferramenta
- Cone ISO30
- Pinça ER32
- ATC — troca automática de ferramentas
- Servo motor
- Cremalheira helicoidal
- Fuso de esferas
- Guia linear
- Redutor planetário
- Inversor de frequência
- Mesa de vácuo setorizada
- Bomba de vácuo de palheta
- Coletor de pó
- G-Code
- G0 e G1
- Comando Syntec
- Repetibilidade
- Servo driver Leadshine
- Sensor de fim de curso
- Eixos X, Y e Z
- Zero máquina (homing)
- Avanço de corte (feed rate)
- Pórtico (gantry)
- Estrutura soldada e usinada
- Mesa de fenolite (baquelite)
- Capela de aspiração (bocal com cerdas)
- Pós-processador (post-processor)
- Patim (bloco da guia linear)
- Chave ER32
- Router CNC com troca automática de ferramentas
Aplicações e materiais
Para a fábrica de fachada, porta e comunicação visual que corta chapa de ACM de 5 metros o turno inteiro.
Fachada em ACM
Painel de revestimento cortado, vincado e furado na medida do projeto, para dobrar na bancada e fixar na obra.
Porta revestida em ACM
Porta de grande formato com o painel de ACM inteiro, sem emenda no meio da folha.
ACM em 3D
Painel com dobras e relevos: o vinco na profundidade certa é o que deixa a chapa dobrar sem trincar a face.
Comunicação visual
Fachada de loja, totem e letreiro em ACM, com recorte de letra e furo de fixação no mesmo programa.
Acrílico e PVC
Recorte de placa e letra em acrílico e PVC expandido, com a fresa e o parâmetro certos para cada material.
MDF
A mesma mesa corta MDF quando a fábrica também faz marcenaria ou gabarito de obra.
Materiais compatíveis
- ACM (alumínio composto)
- Alumínio
- Acrílico
- PVC
- MDF
Qual modelo é o seu?
As duas cortam a mesma chapa de ACM de 5 metros, com a mesma serra e as mesmas fresas. O que muda é quem carrega a chapa.
Pro SAW
A chapa entra na mão, encostada no esquadro pneumático
- Carga da chapa
- ManualEncostada no esquadro pneumático
- Descarga das peças
- Empurrador de chapa
- Dimensões
- 6699 x 2650 x 2203 mm
- Indicada para
- Fábrica de fachada e comunicação visual em que a chapa é carregada por gente
Pro SAW S
A mesma máquina, com lift carregador de chapas
- Carga da chapa
- Lift carregador de chapas
- Descarga das peças
- Empurrador de chapa
- Dimensões
- Maior, com o lift na ponta da mesa
- Indicada para
- Quem corta chapa de ACM o turno inteiro e não quer dois operadores carregando chapa de 5 m
Modelo que estamos visualizando
| Critério | Pro SAWA chapa entra na mão, encostada no esquadro pneumático | Pro SAW SA mesma máquina, com lift carregador de chapas |
|---|---|---|
| Carga da chapa | ManualEncostada no esquadro pneumático | Lift carregador de chapas |
| Descarga das peças | Empurrador de chapa | Empurrador de chapa |
| Dimensões | 6699 x 2650 x 2203 mm | Maior, com o lift na ponta da mesa |
| Indicada para | Fábrica de fachada e comunicação visual em que a chapa é carregada por gente | Quem corta chapa de ACM o turno inteiro e não quer dois operadores carregando chapa de 5 m |
| Ver detalhes → | Modelo que estamos visualizando |
Nas duas: mesa de 1600 x 5100 x 300 mm com 8 setores de vácuo e Slot-T, spindle ATC de 9 kW (12 cv) com magazine linear de 8 ferramentas, segundo spindle de 4,5 kW (6 cv), agregado de serra, comando Syntec 60 WE, servo motores Leadshine de 1500 W, 40 m/min de trabalho e 60 m/min de deslocamento, precisão de 0,1 mm, probe, esquadro pneumático, empurrador de chapa e coletor de pó de 5,5 kW. A diferença é só quem põe a chapa na mesa.
ER CUT: o software que prepara o corte e etiqueta cada peça
O ER CUT é o software da Etools que roda dentro do SketchUp: você modela a fachada ou a bandeja de ACM em 3D e ele planifica os componentes, encaixa na chapa, gera o programa de corte da CNC e imprime uma etiqueta com QR Code para cada peça.
A Pro SAW S também é procurada como
- CNC para ACM
- Router CNC para fachada em ACM
- Máquina de cortar ACM
- Máquina de vincar ACM
- Router CNC com serra
- Router CNC com lift carregador de chapas
- Router CNC com dois spindles
- Router CNC mesa de 5 metros
- CNC para comunicação visual
Softwares compatíveis
Integração perfeita com as principais plataformas do mercado para otimizar seu fluxo de trabalho.
Um grande portfólio
de empresas que são
referências em qualidadeUm grande portfólio
de empresas referências
em qualidade
Marcenaria, comunicação visual, esquadria, indústria de estofados, movelaria, modelação: são empresas de portes e ramos bem diferentes que produzem todo dia com máquina Etools. O que elas têm em comum é o que a gente entrega junto com o equipamento — instalação, treinamento do operador e peça de reposição no Brasil.
Compare com outras linhas e veja o segmento
O que acompanha a sua Pro SAW S
Máquina industrial não termina na entrega. O que decide o custo dos próximos anos é quem atende quando ela para — e a que distância está a peça que falta.
Garantia de fábrica
A cobertura é acionada aqui, com técnico brasileiro e peça em estoque nacional. Sua máquina não volta para o exterior e você não negocia garantia por e-mail, em outro fuso e em outro idioma.
Assistência técnica no Brasil
Rede de técnicos distribuída pelo país, com base na matriz em Campinas/SP e no centro de distribuição de Jaraguá do Sul/SC. Peça de reposição sai do estoque nacional — não de um contêiner que ainda vai embarcar.
Suporte técnico direto
Abertura de chamado por formulário ou WhatsApp, de segunda a sexta. Quem atende conhece a máquina: a maioria dos chamados se resolve com o operador no telefone, com o código do alarme na tela.
Instalação e treinamento inclusos
Instalação por técnico da casa e treinamento presencial da equipe fazem parte da venda, não são item à parte. Depois vêm a Universidade Etools, com os treinamentos online, e a visita do Lapidando CNC após 60 dias de operação.
- No mercado desde
- 2014
- Estoque de peças
- SP e SC
- Suporte
- Seg a sex, 8h às 18h
- Atendimento
- PT · EN · ES
Perguntas frequentes sobre a Pro SAW S
Respostas diretas para as dúvidas mais comuns de quem está avaliando esta máquina. Não encontrou o que procura? .
O lift põe a chapa na mesa; a máquina corta reto com o agregado de serra e, com as fresas, faz o recorte, o vinco para dobra e o furo de fixação — tudo no mesmo programa, com a chapa presa uma vez só. A chapa de 5 metros entra inteira na mesa de 1600 x 5100 mm e sai pronta para dobrar na bancada.
